Бастион SKAT-UPS 500/300 DIN (451)

Источник бесперебойного питания 220 В, 500 ВА, (300 Вт), внутренний АКБ 7 А∙ч, время резерва 2-10 мин., холодный старт, модифицированный синус, световая индикация режимов работы. Внешний управляющий контакт, раъёмные клеммы подключения. Металлический корпус, крепление на DIN-рейку для размещения в шкафах управления промышленной автоматизации. АКБ в комплект поставки не входит.

Источник бесперебойного питания SKAT-UPS 500/300 DIN предназначен для обеспечения качественным электропитанием оборудования промышленной автоматики мощностью до 500 ВА.

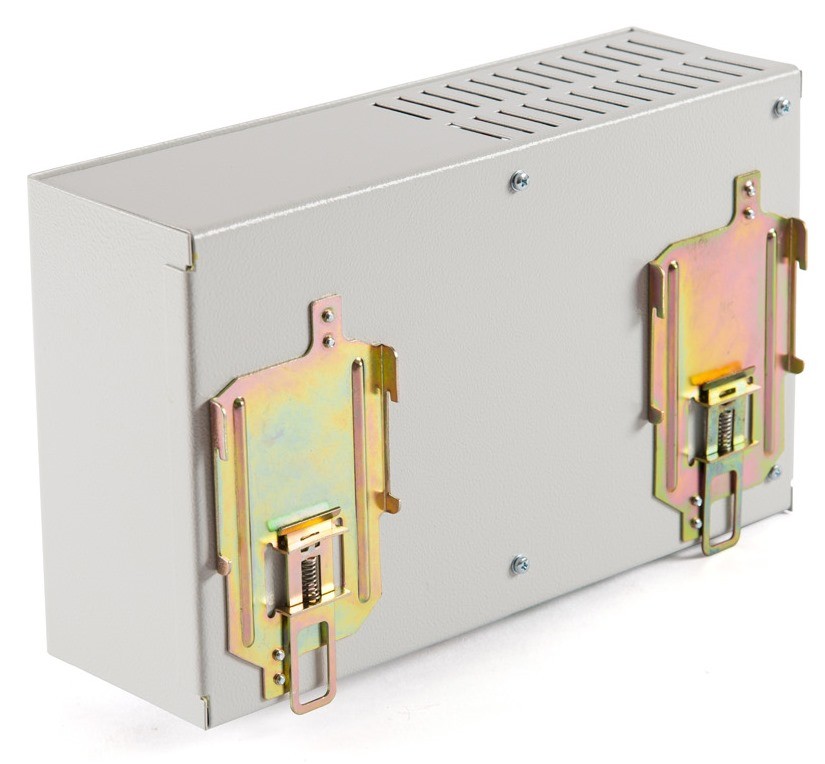

Компактный металлический корпус оснащён удобным креплением на DIN-рейку и позволяет свободно разместить источник внутри шкафа автоматики.
В случае отключения электроэнергии источник продолжает питать оборудование за счёт встроенной аккумуляторной батареи ёмкостью 7 А∙ч.
Источник защищает от высоковольтных импульсов напряжения, а также обеспечивает плавный пуск подключённого оборудования.

• ОСОБЕННОСТИ

∙ питание нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 500 ВА / 300 Вт;
защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи, режим «РЕЗЕРВ»;
эквивалентную синусоидальной форму выходного напряжения в режиме «РЕЗЕРВ»;
∙ оптимальный заряд АКБ при наличии напряжения питающей сети в допустимых пределах (см. п.1 таблицы), режим «ОСНОВНОЙ»;
∙ автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона (см. п.1 таблицы) или при отсутствии напряжения электрической сети;
защита АКБ от глубокого разряда;
∙ защита источника от короткого замыкания в нагрузке и перегрева в режиме «РЕЗЕРВ» (автоматическое отключение выходного напряжения при коротком замыкании и/или перегреве);
∙ возможность оперативного отключения изделия от источника сетевого напряжения и АКБ с помощью выключателя;

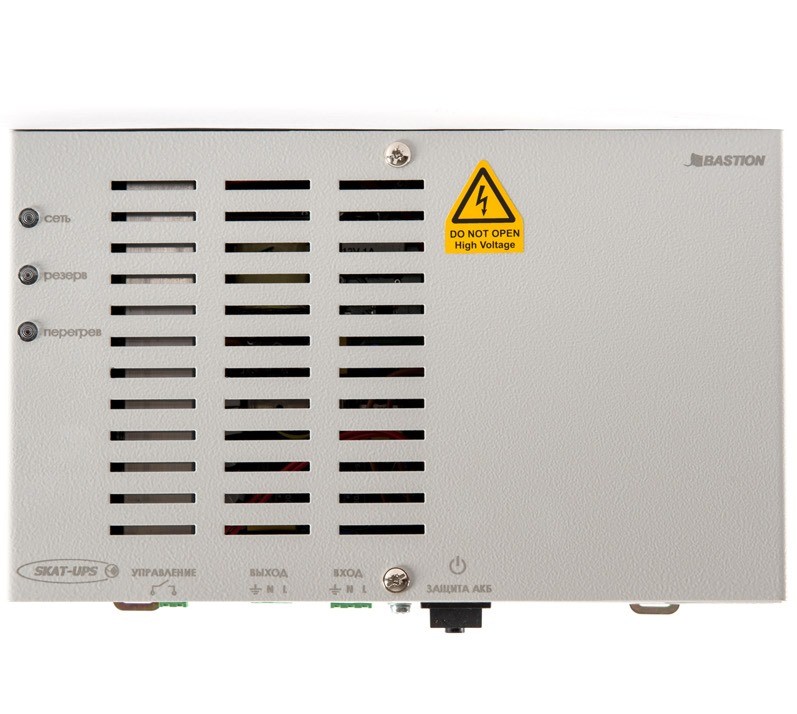

∙ индикация режимов работы изделия с помощью светодиодных индикаторов;

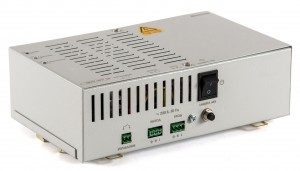

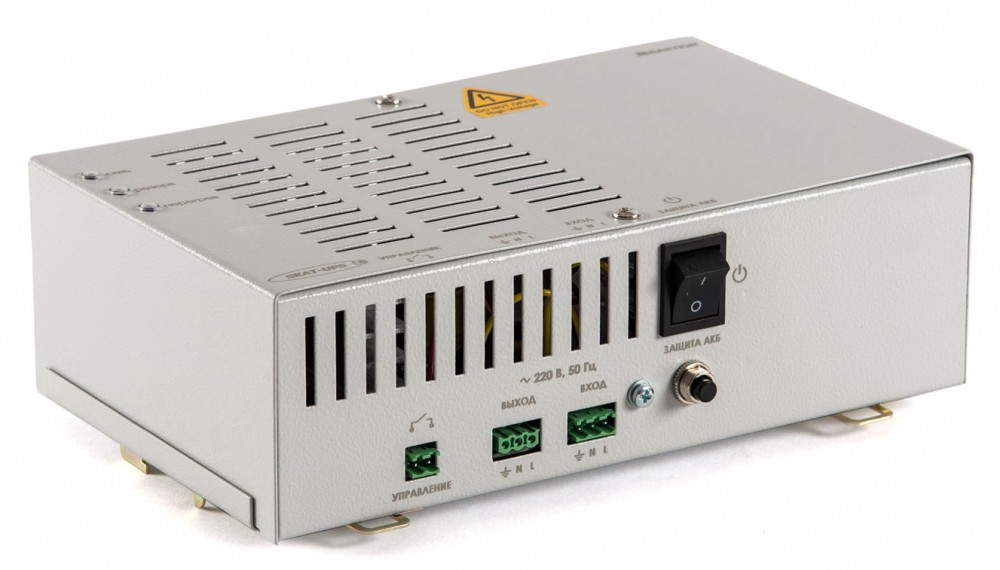

возможность подключения внешнего контакта, управляющего изделием.

• Технические характеристики

1 Напряжение питающей сети, частотой 50±1 Гц, без перехода на питание от АКБ при 100% нагрузке, В 185…250
2 Напряжение питающей сети, при котором происходит переход в режим «РЕЗЕРВ» 182…188
(питание нагрузок от АКБ), В 245…255
3 Номинальная выходная мощность:
∙ Полная, ВА 500
∙ Активная, Вт 300
4 Мощность, потребляемая от сети, без нагрузки, ВА: не более 10
5 Среднеквадратичное значение выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ): 210…235 В
6 Форма выходного напряжения: эквивалентная синусоидальной
7 Время работы в режиме «РЕЗЕРВ» при максимальной мощности активной нагрузки: не менее 2 мин, при полностью заряженной АКБ.
8 Время работы в режиме «РЕЗЕРВ» при мощности активной нагрузки 150 Вт, не менее 10 мин, при полностью заряженной АКБ.
9 Время контроля устойчивости сетевого напряжения при переходе в режим «ОСНОВНОЙ»: не более 20 с. В режиме «РЕЗЕРВ» во время контроля устойчивости входного сетевого напряжения изделие продолжает питать нагрузку от АКБ.
10 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ»: 10,5…11,0 В
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая ёмкость АКБ: 7 А∙ч. АКБ в комплект поставки не входит.
13 Количество АКБ: 1 шт.
14 Напряжение ограничения тока заряда АКБ: 13,5…13,8 В
15 Ток заряда АКБ: не более 0,85…1,25 А
16 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки: не более 0,25 А
17 Сечение провода, зажимаемого в клеммах колодках: не более 2,5 мм²
18 Габаритные размеры ГхШхВ, не более, мм
∙ без упаковки 276х90х178 мм
∙ в упаковке 350х100х240 мм
19 Масса, НЕТТО (БРУТТО): не более 2,3 (2,6) кг
20 Диапазон рабочих температур: -25…+40°С.
Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше +50 °С.
21 Относительная влажность воздуха при 25°С: не более 95%
22 Степень защиты оболочкой по ГОСТ 14254-96: IP20
