Бастион SKAT 12-4.0 TOP (288)

ИБП 12 В, 4 А, уникальный корпус потолочного крепления под АКБ 7—12 Ач, диапазон входного напряжения 170—250 В. 2 индикатора, информационный выход «Пропадание сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

Особенности

-удобное крепление на потолок;

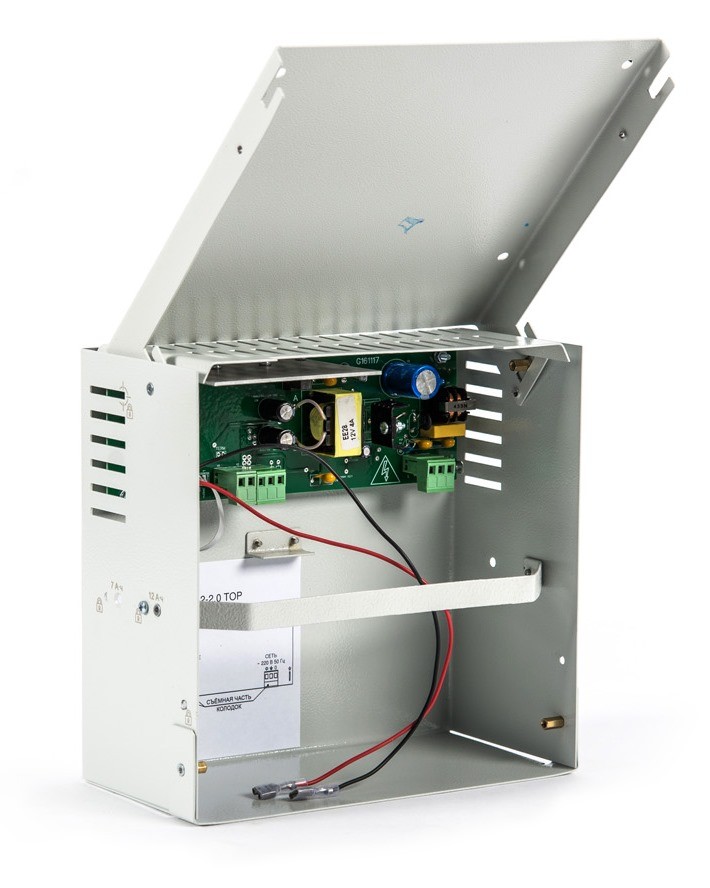

-удобство монтажа и установки АКБ за счет откидной крышки с фиксацией;
-возможность при необходимости снять крышку и провести монтаж в удобном для монтажника месте;
-защита от падения частей корпуса и АКБ при открытии (снятии) крышки;
-питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);

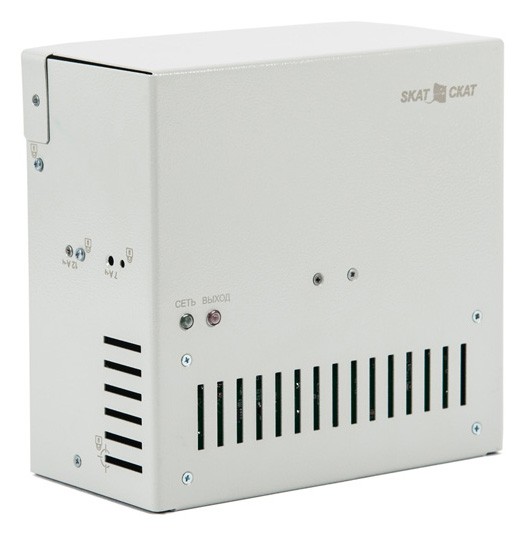

-световая индикация режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит -ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом;
-автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
-оптимальный заряд АКБ при наличии напряжения сети, режим «ОСНОВНОЙ» (см. п.6 таблицы);
-ограничение степени разряда АКБ при отсутствии сети;
-защита от неправильного подключения клемм АКБ при помощи самовосстанавливающегося предохранителя;
-защита от кратковременного короткого замыкания клемм АКБ;
-защита от короткого замыкания на выходе с отключением выходного напряжения;
-автоматическое восстановление выходного напряжения после устранения причины замыкания;
-защита нагрузки от аварии изделия;
-выдача информационного сообщения «НАЛИЧИЕ СЕТИ» посредством выхода типа «открытый коллектор»;
-функция «холодный пуск», обеспечивающая восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.

Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250
2 Выходное напряжение постоянного тока, В
-при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…13,8
-при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…12,6
3 Напряжение заряда АКБ при наличии сетевого напряжения, В 13,5…14,0
4 Ток нагрузки, A
-при наличии сети 220 В, режим ОСНОВНОЙ» 0…4,0
-от АКБ, режим «РЕЗЕРВ» 0…4,5
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более 4,5
6 Ток заряда АКБ, стабилизированный, А 0,45…0,65
7 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 50
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 100
10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 4,5
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая ёмкость АКБ, Ач 7—12
13 Количество АКБ, шт. 1
14 Характеристики выходов в формате «открытый коллектор»
-напряжение, В, не более,60
-ток, мА, не более, 60
15 Сечение провода, зажимаемого в клеммах колодок, мм2, не более 2,5
16 Габаритные размеры ШхГхВ, мм, не более
-без упаковки 210х202х104
-в упаковке 243х236х110
17 Масса, НЕТТО (БРУТТО), кг, не более 1,6 (1,8)
18 Диапазон рабочих температур, °С -10…+40
19 Относительная влажность воздуха при 25°С, %, не более 80
20 Степень защиты оболочкой по ГОСТ 14254-96 IP20
