Бастион SKAT-12-8.0 DIN

Источник бесперебойного питания на DIN-рейку 12В 8А

предназначен для электропитания радиоэлектронной аппаратуры номинальным напряжением 12 В. Область применения: питание систем охранно-пожарной сигнализации, контроля и управления доступом, видеонаблюдения, устройств автоматики, домофонов, телекоммуникационного оборудования и др.

Устройство и работа изделия

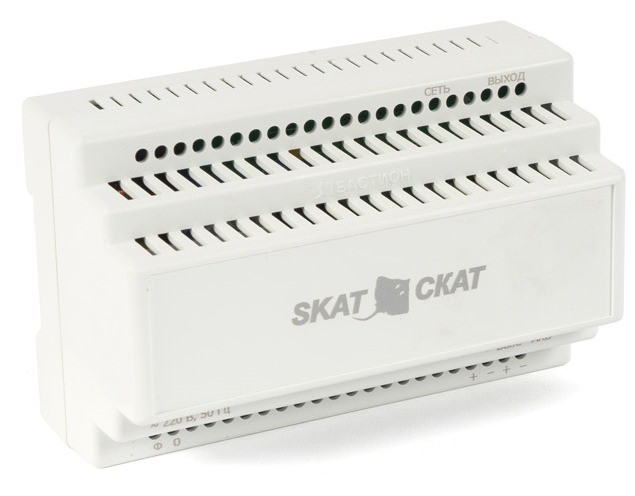

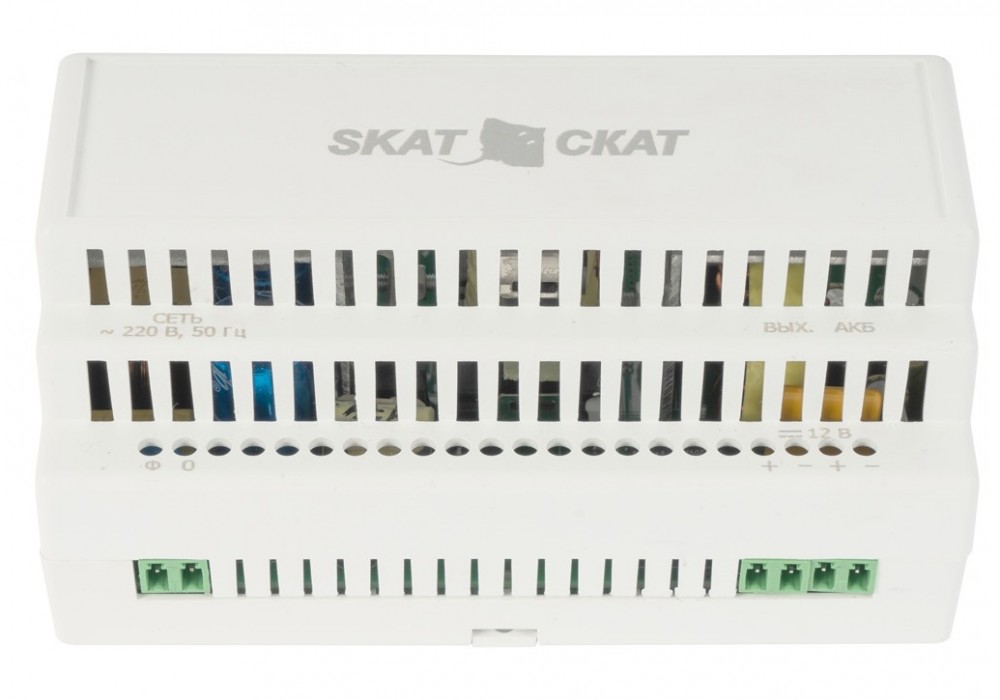

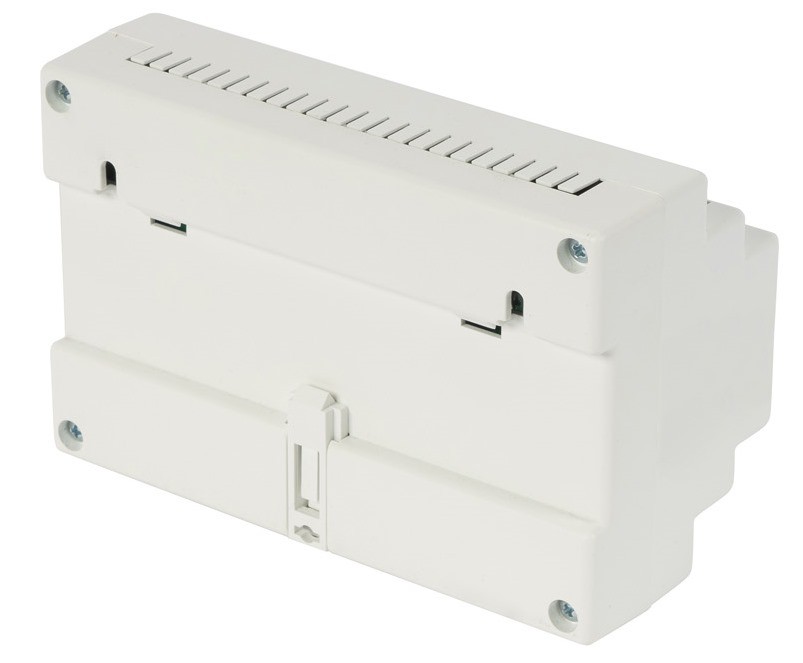

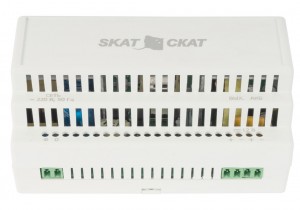

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.

Преимущества
∙ широкий диапазон сетевого напряжения
∙ высокая точность и стабильность
∙ защита выхода от КЗ и перегрузки
∙ защита АКБ от глубокого разряда
∙ надежный запуск «тяжелых» нагрузок
∙ разъемные клеммные колодки для подключения

Особенности
∙ питание нагрузки постоянным стабилизированным напряжением (см. технические характеристики), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (при отсутствии сетевого напряжения от внешней аккумуляторной батареи);
∙ оптимальный заряд внешней аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
∙ автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
∙ резервное питание нагрузки постоянным напряжением (см. технические характеристики);
∙ защита АКБ при коротком замыкании в нагрузке самовосстанавливающимся предохранителем;
∙ защита от переполюсовки АКБ;
∙ индикация наличия сетевого напряжения зелёным светодиодным индикатором «220 В»;
∙ индикация наличия выходного напряжения красным светодиодным индикатором «12 В».

Технические характеристики

Напряжение питающей сети ~220 В, 50±1 Гц 187…250 В
Выходное напряжение DC режимы: ОСНОВНОЙ (РЕЗЕРВ) 12,5 (10,5)…14,0 (14,0) В
Макс. ток нагрузки в режимах ОСНОВНОЙ (РЕЗЕРВ) 7,5 (8) А
Ток заряда АКБ 8 А - Iнагр. - в изделии реализована буферная схема включения АКБ. На заряд АКБ идёт ток, как разница между током нагрузки и максимальным выходным током.
Потребляемый ток от АКБ без нагрузки и сети ~220 В (реж. РЕЗЕРВ)
