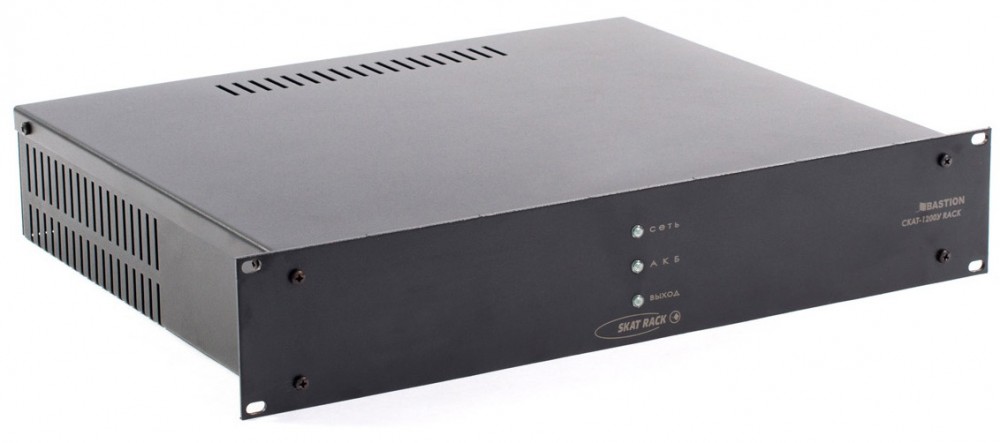

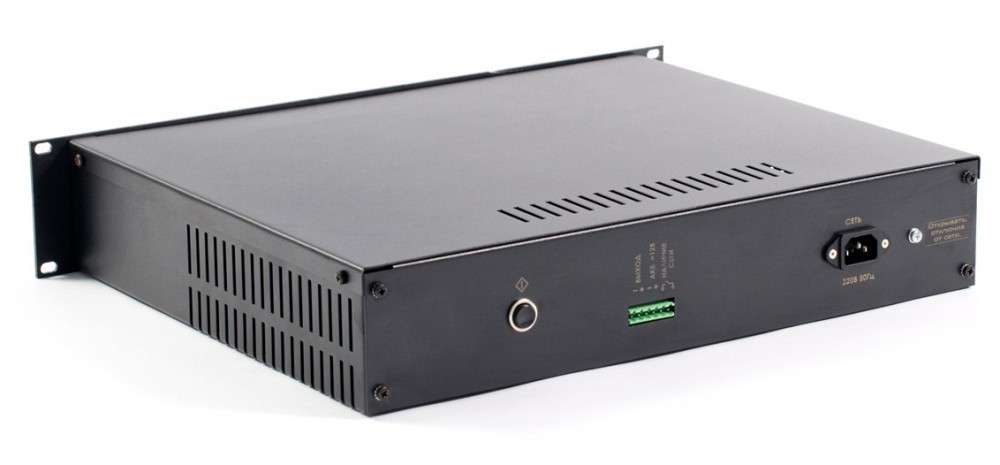

Бастион СКАТ-1200У RACK (2141)

Источник бесперебойного питания 12 В, 7 А, диапазон входного напряжения — 170...250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19", высота — 2U. Корпус под 2 АКБ 7–17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач.

Особенности

-питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
-автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
-оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы;
-защита от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
-автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
-защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
-защита от короткого замыкания клемм АКБ;
-защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы;
-светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
-светодиодная индикация процесса заряда АКБ: «АКБ»;
-светодиодная индикация наличия напряжения выхода: «ВЫХОД»;
-светодиодная индикация выполнения процесса «Холодный пуск»: «ХОЛОДНЫЙ ПУСК»;
-светодиодная индикация наличия питающих напряжений (от сети и/или АКБ): «SKAT»;
-выдача информационного сообщения в формате «СУХОЙ КОНТАКТ» о наличии напряжения сетевого электропитания на входе изделия: клеммы «НАЛИЧИЕ СЕТИ» замкнуты;
-защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
-возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и -заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»).

Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250
2 Выходное напряжение постоянного тока, В
-при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 13…14
-при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…12,6
3 Напряжение заряда АКБ при наличии сетевого напряжения 13,5…13,9
4 Ток заряда АКБ, А 0,75…1,2
5 Номинальный ток нагрузки, A, не более
-при наличии сети 220 В, режим «ОСНОВНОЙ» 6,0*
-от АКБ, режим «РЕЗЕРВ» 7,0
6 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (10 сек.), А, не более 7,0
ВНИМАНИЕ!При наличии сети длительное потребление тока более 6,0 А недопустимо
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11
ВНИМАНИЕ!Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ
8 Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более 70
9 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 10,5
10 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая ёмкость АКБ, Ач
-внутренняя АКБ, шт. х Ач 1х17 или 2х17
-внешняя АКБ, шт. х Ач 1х7—1х40
13 Количество АКБ, шт. 1 или 2
14 Характеристика информационного выхода «НАЛИЧИЕ СЕТИ» (при наличии сетевого напряжения клеммы замкнуты, в противном случае – разомкнуты)
-напряжение, В, не более 60
-ток, мА, не более 60
15 Сечение провода, зажимаемого в клеммах колодок, мм2 2,5
16 Габаритные размеры ШхГхВ, не более, мм
-без упаковки 446х414х88***
-в упаковке 525х455х97
17 Масса, НЕТТО (БРУТТО), кг, не более 2,5 (3,9)
18 Диапазон рабочих температур, °С -10…+40
19 Относительная влажность воздуха при 25 °С, %, не более 95
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
20 Степень защиты оболочкой по ГОСТ 14254-2015 IP20
* При полностью заряженной АКБ.
** Значение тока заряда АКБ не должно превышать 25% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указано в таблице п.12.
*** Размер без кронштейнов.
