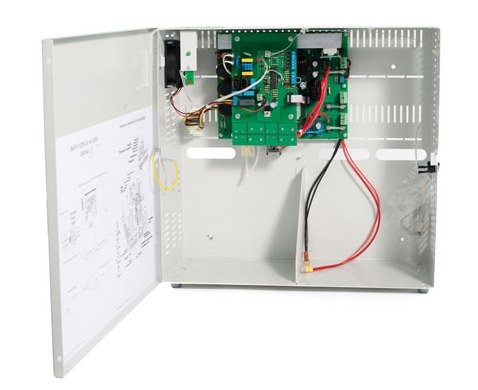

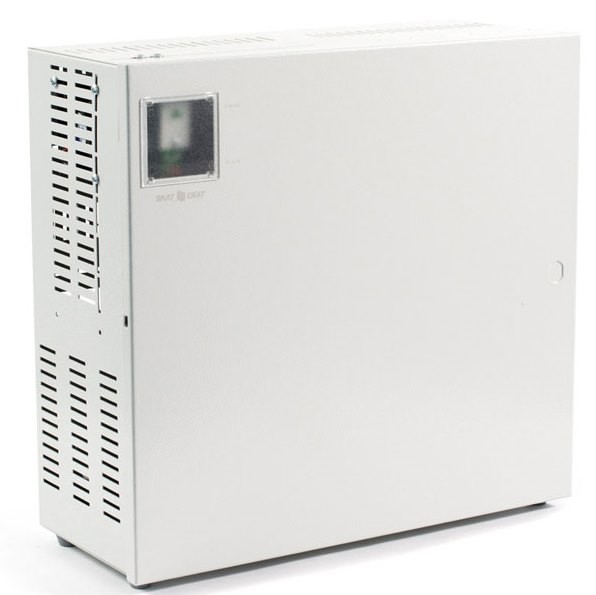

Бастион СКАТ ИБП-12/24-2X40

Источник бесперебойного питания 12 В, 24 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус под 2 АКБ 40 Ач. 5 информационных выходов о состоянии источника. Электронная зашита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения — 170...250 В.

ОСОБЕННОСТИ:

- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с таблицей
- температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с п. 3 таблицы
- питание нагрузки (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, согласно п. 2 таблицы и суммарным током потребления по трем выходам, включая ток заряда АКБ, не более 24 А
- автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п. 2 таблицы и суммарным током потребления по двум выходам не более 24 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети
- электронную защиту от перегрева — источник отключит нагрузку при превышении значения температуры, указанного в п. 10 таблицы
- защиту источника и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
- защиту от короткого замыкания клемм внешней АКБ
- контроль наличия внешней АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
- защиту от аварийного повышения выходного напряжения путем автоматического отключения выхода
- возможность оперативного включения/отключения нагрузки внешним контактом (тумблером) «ВЫХОД»
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти - выходов типа открытый коллектор
- возможность параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п. 14 таблицы; с управлением термокомпенсацией от одного ведущего устройства
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип устройства: Источник вторичного электропитания резервированный
Световая индикация: ″Наличие сети″; ″Состояние аккумуляторной батареи″; ″Нагрузка″
Диагностические выходы: тип ″ОК″: ″Авария сети″: ″Авария выхода″; ″Разряд АКБ″; ″Авария АКБ″; ″Авария ИП″
Напряжение питания:
- от сети переменного тока: 170…250 В
- от внешнего источника питания -
Потребляемая мощность: - от сети переменного тока 500 ВА
Потребляемый ток:
- при питании от сети переменного тока, А-
- при питании от резервного источника питания, 0.05 А
Выходное напряжение:
- при питании от сети переменного тока13…13.8 B
- при питании от аккумуляторной батареи10…13.5 B
Величина пульсаций выходного напряжения при номинальном токе нагрузки: не более150 мВ
Выходной ток:
- номинальный при наличии основного питания 24 А
- максимальный при наличии основного питания 24 А
Тип используемого аккумулятора12В 40 Ач
Количество аккумуляторов: 2
Защита от короткого замыкания: Есть
Защита аккумулятора от глубокого разряда: Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи: 10.3…10.7 В
Ток заряда аккумуляторной батареи: 3.8; 6.9; 9.7; 24 А
Диапазон рабочих температур: 0…+40 °С
Габаритные размеры: 460х438х192 мм
