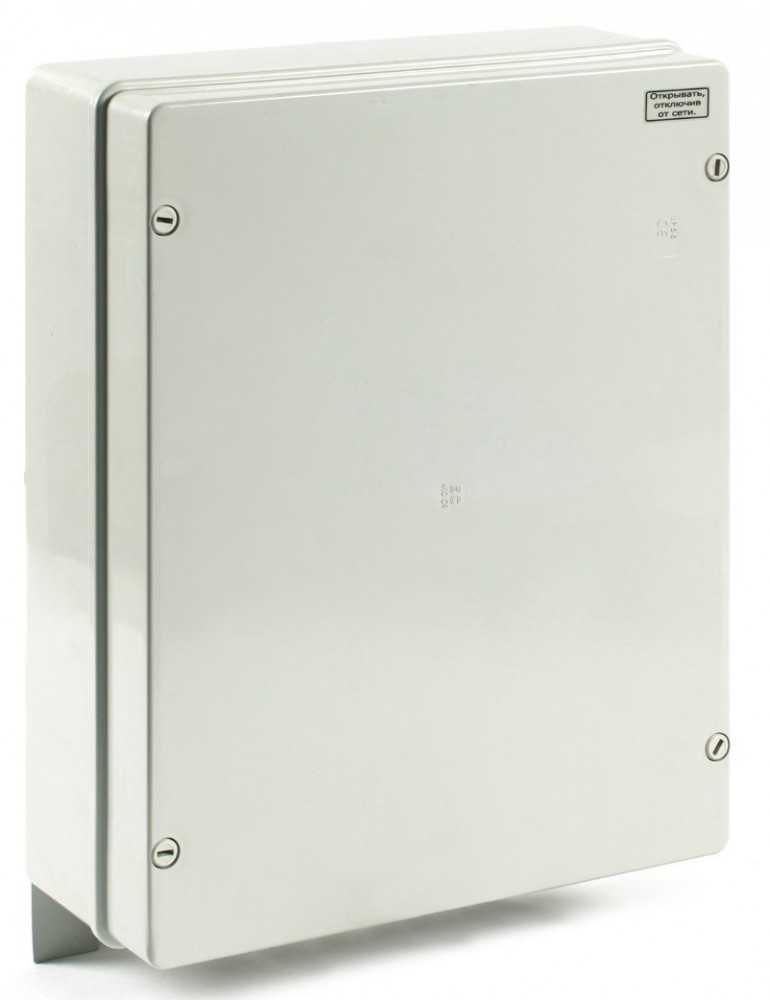

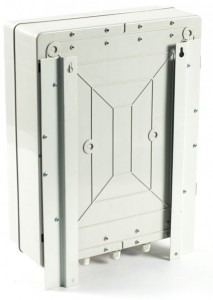

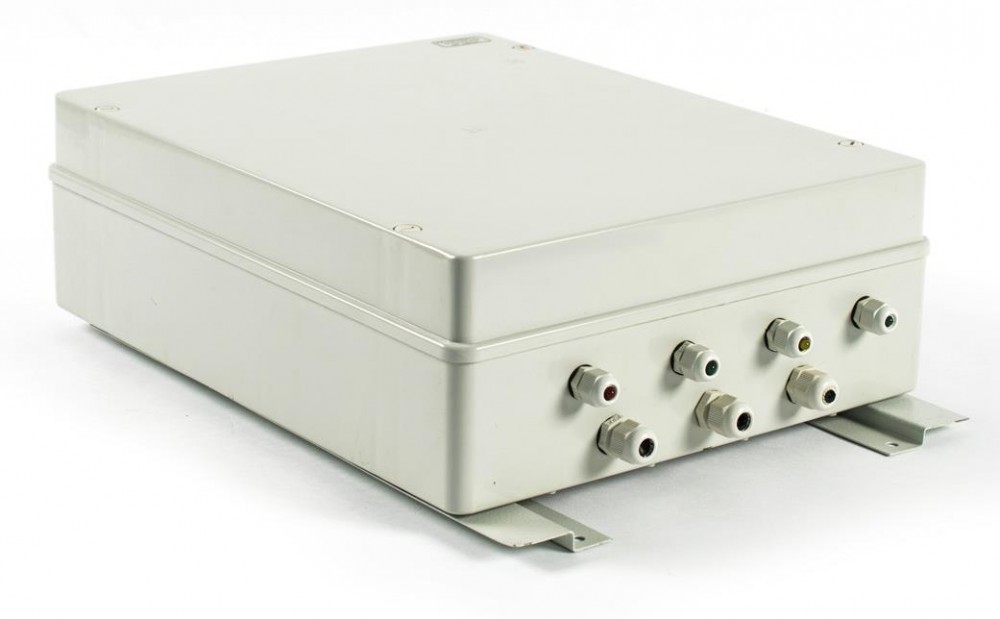

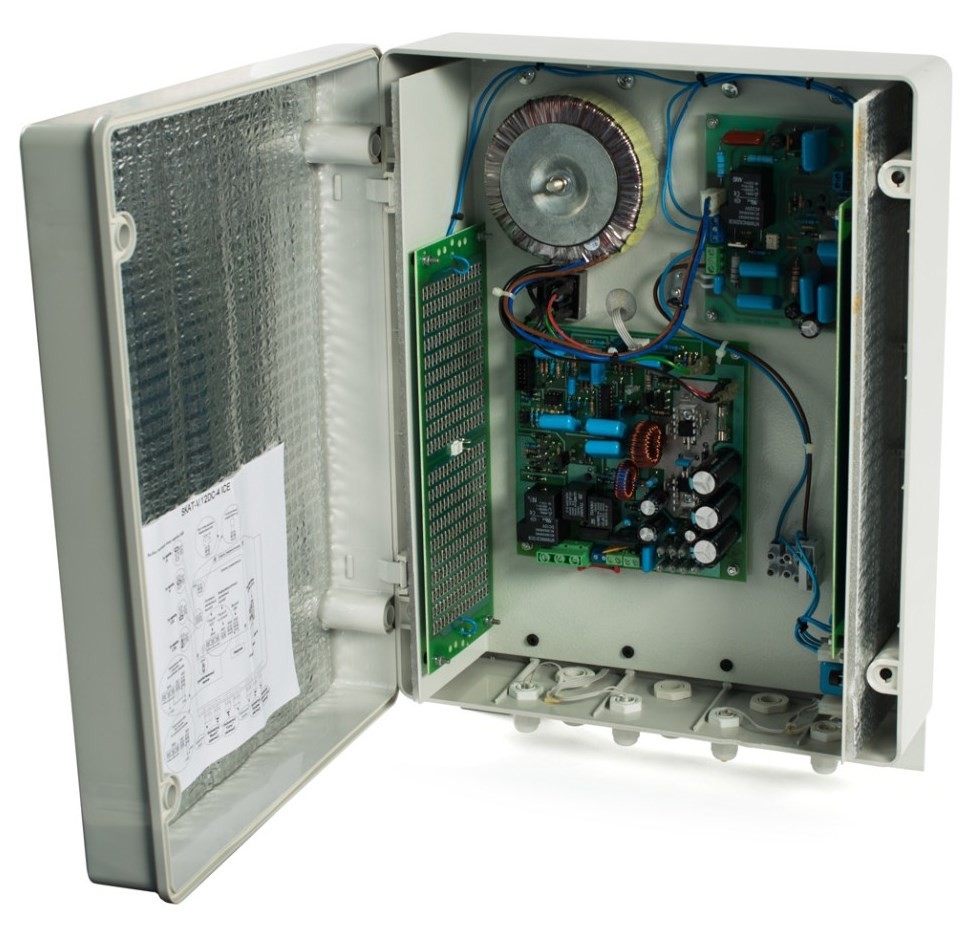

Бастион SKAT-V.12DC-4 ICE

Источник бесперебойного питания 12В, 4А, IP56

• Преимущества

∙ микропроцессорное управление
∙ Класс защиты корпуса IP56
∙ работоспособность в широком диапазоне температур
∙ оптимальный заряд АКБ
∙ термостат АКБ
∙ защита аккумулятора
∙ холодный пуск
∙ автоматический переход на резервное питание
∙ Рабочий температурный диапазон: от -62 до +50°С

• Особенности

∙ питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
∙ оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
∙ температурная компенсация напряжения заряда АКБ при наличии напряжения электрической сети в соответствии с п.15 таблицы 1 и графиком;
∙ автоматическое поддержание рабочей температуры внутри корпуса с помощью встроенного нагревателя, режим «Прогрев»;
∙ автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв» или при снижении напряжения электрической сети ниже допустимого уровня (п.2 таблицы);
∙ резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
∙ два варианта подключения АКБ: с защитой от глубокого разряда и без защиты;
∙ световая индикация наличия напряжения электрической сети;
∙ световая индикация режима «Прогрев»;
∙ световая индикация работы источника от сети;
∙ световая индикация наличия выходного напряжения;
∙ ограничение тока заряда АКБ (см. Приложение Б), задаваемое пользователем;
∙ защита выходов от перегрузки по току, в том числе от короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
∙ защита нагрузки от аварии источника;
∙ релейные выходы «Переход на резерв» и «Разряд АКБ»;
∙ защита от короткого замыкания клемм АКБ;
∙ защита от переполюсовки клемм АКБ путём срабатывания самовосстанавливающегося предохранителя;
∙ контакты «Принудительный запуск», позволяющие восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв». Контакты «Принудительный запуск» применяются для варианта подключения АКБ с защитой от глубокого разряда. При подключении АКБ без защиты от глубокого разряда работоспособность блока восстанавливается автоматически, контакты «Принудительный запуск» при этом запускают в работу релейный выход «Разряд АКБ» без подачи напряжения электрической сети.

• Технические характеристики

1 Постоянное выходное напряжение 10,5—14,0 В (при установленном термодатчике напряжение на выходной колодке может достигать 15 В при температуре окружающей среды ниже -40 ºС)
2 Напряжение питающей сети 220 В, частотой 50±1 Гц 180...245 В
3 Ток заряда АКБ (I зар), А (I зар = 4,25–I нагрузки) но не более значения, установленного в соответствии с Приложением Б (см. паспорт).
4 Напряжение на клеммах подключения аккумулятора в режиме «Основной» при отключенном аккумуляторе и температуре окружающей среды 25ºС, 13,65...13,95 В
5 Напряжение полностью заряженной АКБ не менее 13,5 В
6 Номинальный ток нагрузки не более 4 А
7 Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной» 5 А
8 Максимальный ток нагрузки в режиме «Резерв» 5 А
9 Порог напряжения клемм АКБ при разряде, вызывающий переключение контактов колодки XA4, 10,55...10,95 В
10 Характеристики релейного выхода «Переход на резерв» Ток коммутации колодки XA1 не более 0,1 А
11 Напряжение коммутации колодки ХА1 не более 50 В
12 Характеристики релейного выхода «Разряд АКБ» Ток коммутации колодки XA4 не более 5 А
13 Напряжение коммутации колодки ХА4 не более 30 В
14 Величина напряжения пульсаций не более 30 мВ
15 Коэффициент термокомпенсации напряжения заряда АКБ -18 мВ/ºС
16 Рекомендуемая ёмкость и тип АКБ 7—40 А∙ч (внешние)
17 Тип аккумулятора соответствует стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12 В
18 Максимальная мощность, потребляемая от сети переменного тока не более 300 ВА
19 Габаритные размеры не более 440х310х147 мм
20 Масса без АКБ НЕТТО (БРУТТО) не более 5,3 (5,5) кг
21 Температура перехода внутри корпуса из состояния прогрева в состояние работы от сети, в пределах -40...-30 ºС
22 Время перехода источника из режима «Прогрев» в режим «Основной» при температуре окружающей среды -62 ºС и при отсутствии ветра, не более 1 час 30 мин, при более высоких температурах окружающей среды время перехода в режим «Основной» сокращается.
Рабочие условия эксплуатации: температура окружающей среды от –62 до +50 ºС , относительная влажность воздуха до 100%, отсутствие в воздухе паров агрессивных веществ (кислот, щелочей и пр.)
