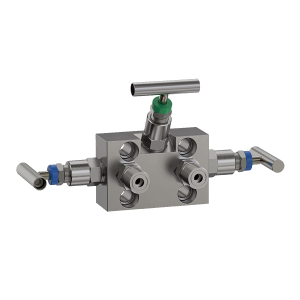

ОВЕН БВ-312.40

ОВЕН БВ-312.40 Блок вентильный для безопасного монтажа/демонтажа датчиков, преобразователей давления

Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Конструктивные особенности
Конструкция блока может иметь от 1 до 3 вентилей:
- Блок одновентильный БВ-113 – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.
- Блок двухвентильный БВ-211 – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Дренажный канал перекрыт винтовой пробкой М10×1.
- Блок трёхвентильный БВ-310 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.
- Блок трёхвентильный БВ-312 – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.

Характеристики:
- Рабочая среда Жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия)
- Допускаемое давление рабочей среды 40 МПа (400 атм.)
- Диапазон температур рабочей среды -40…+180 °С
- Температура окружающей среды -40…+70 °С
- Присоединение к технологической линии Внешняя М20×1,5 (манометрический тип штуцера)
- Присоединение к преобразователю Внутренняя М20×1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм
