ОВЕН ДТПК014-00.25/0,2

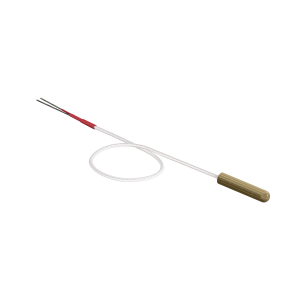

ОВЕН ДТПК014-00.25/0,2 Термопара проволочная с кабельным выводом

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

Характеристики:
Номинальная статическая характеристика (НСХ)
- K (ХА) хромель-алюмель
- L (ХК) хромель-копель

- Рабочий диапазон измеряемых температур -40...+250/+400 °С (в зависимости от конструктивного исполнения)

- Условное давление 0,16…0,4 МПа (в зависимости от конструктивного исполнения)
- Класс допуска датчика 2

Исполнение рабочего спая термопары, относительно корпуса датчика
- изолированный
- неизолированный

- Диаметр термоэлектродной проволоки, мм 0,5; 0,7

Показатель тепловой инерции, не более:
- с изолированным рабочим спаем 20 с
- с неизолированным рабочим спаем 10 с

- Количество рабочих термопар в изделии 1 или 2
- Материал защитной арматуры латунь, сталь 12Х18Н10Т
- Степень защиты по ГОСТ 14254 IP54
