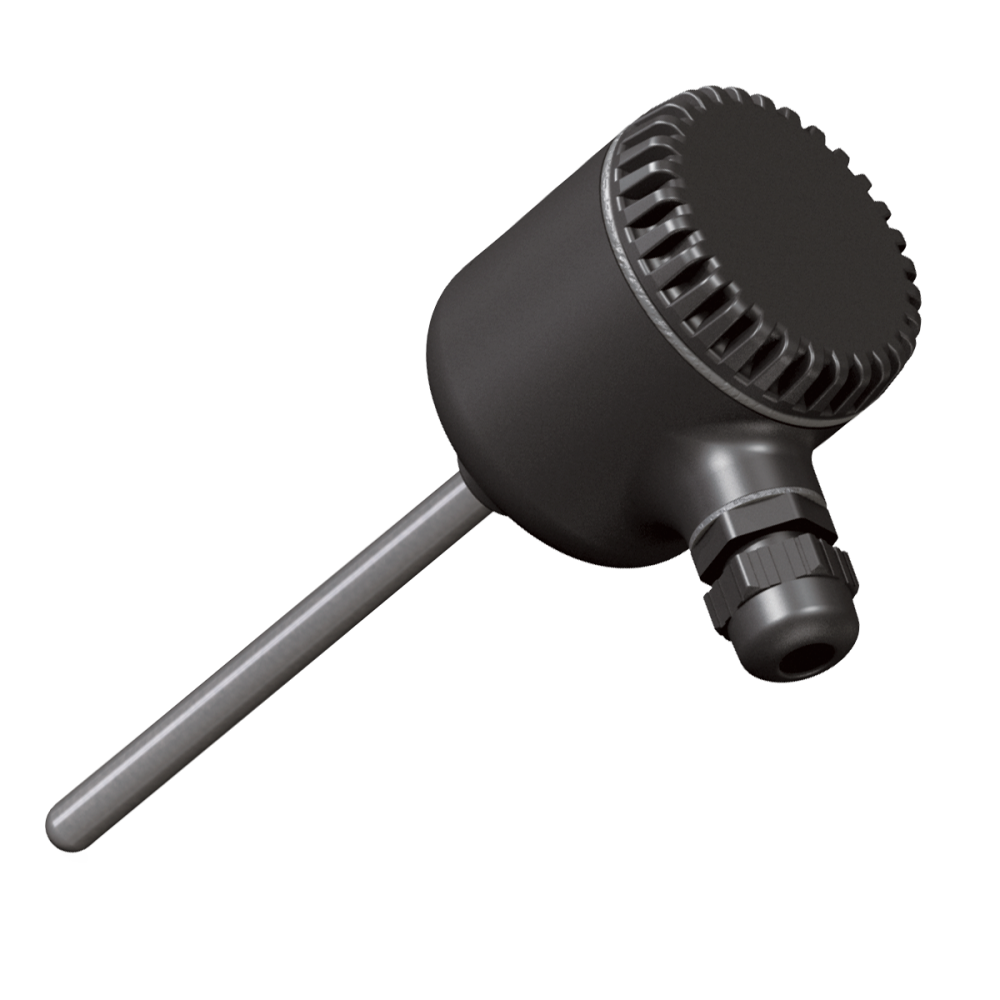

ОВЕН ДТПК045М-0110.1000.1,0.И (11)

ОВЕН ДТПК045М-0110.1000.1,0.И (11) Термопара с выходным сигналом 4…20 мА

Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА или 4-20 мА+ цифровой протокол HART.

Изготавливаются на базе термопар типов L (ТХК), К (ТХА), N (ТНН), J (ТЖК).

В состав термопреобразователей входят:
- первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
- измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.

Датчики поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.

Отличительные особенности
- Для подключения ДТП.И ко вторичным приборам можно использовать медные провода.
- Линия связи «датчик – прибор» может составлять сотни метров.
- Улучшенная помехозащищенность линии связи.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
- Гарантийный срок эксплуатации и интервал между поверками: 2 года.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Стандартный срок производства – от 8 рабочих дней

Характеристики:
- Номинальное значение напряжения питания (постоянного тока) 24В
- Диапазон допустимых напряжений питания (постоянного тока) 12...36 В
- Максимальная мощность, потребляемая преобразователем 0,8 Вт
- Диапазон выходного тока преобразователя 4...20мА
- Вид зависимости «ток от температуры» линейная
- Нелинейность преобразования, не хуже ±0,2 %
- Разрядность цифро-аналогового преобразователя, не менее 12 бит
- Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более 30
- Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более 100
- Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) 533 Ом ± 5 %
- Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) 1067Ом
- Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более 30 с
- Показатель тепловой инерции, не более 20...40 с
- Средний срок службы не менее 10 лет
