ОВЕН ДТПL055-0210.160

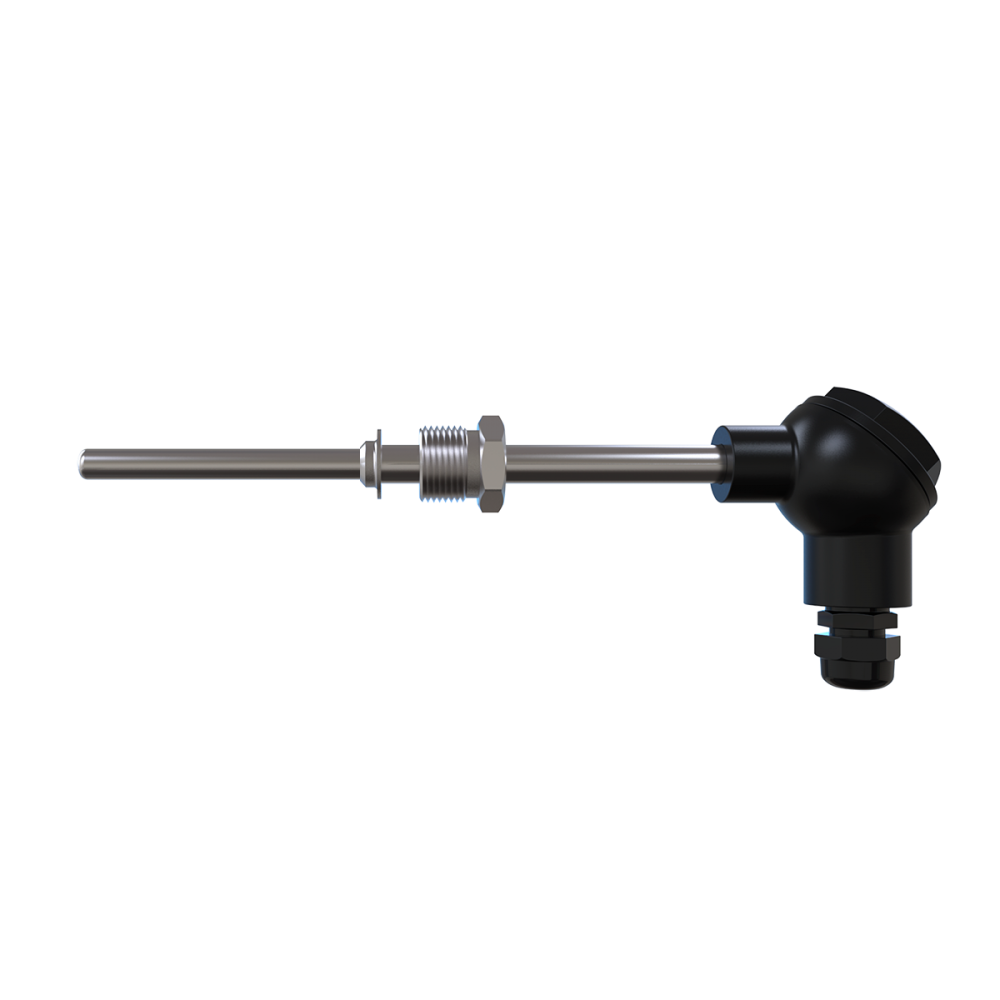

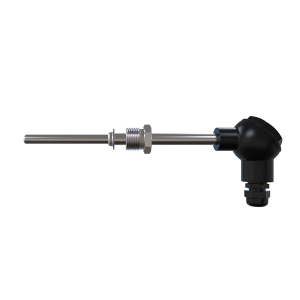

ОВЕН ДТПL055-0210.160 Термопара проволочная с коммутационной головкой

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава;
- 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Характеристики
Номинальная статическая характеристика (НСХ)
- ДТПLхх5 L (ХК) хромель-копель
- ДТПКхх5 K (ХА) хромель-алюмель

Рабочий диапазон измеряемых температур
- ДТПLхх5 -40...+600 °С
- ДТПКхх5 -40…+800°С, -40…+900°С

- Класс допуска датчика 2
- Условное давление 0,4…10 МПа (в зависимости от конструктивного исполнения)

Исполнение рабочего спая термопары, относительно корпуса датчика
- изолированный
- неизолированный

- Диаметр термоэлектродной проволоки 0,5 мм; 0,7 мм; 1,2 мм

Показатель тепловой инерции, не более:
- с изолированным рабочим спаем 20 с
- с неизолированным рабочим спаем 10 с

- Количество рабочих термопар в изделии 1 или 2

Материал защитной арматуры
- сталь 12Х18Н10Т
- сталь 10Х23Н18

Степень защиты по ГОСТ 14254
- С пластмассовой коммутационной головкой – IP54
- С металлической коммутационной головкой – IP65
