ОВЕН ДТС014-100М.В3.25/0,2.ЕХI-Т3

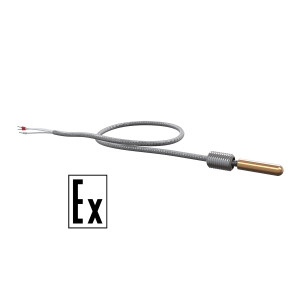

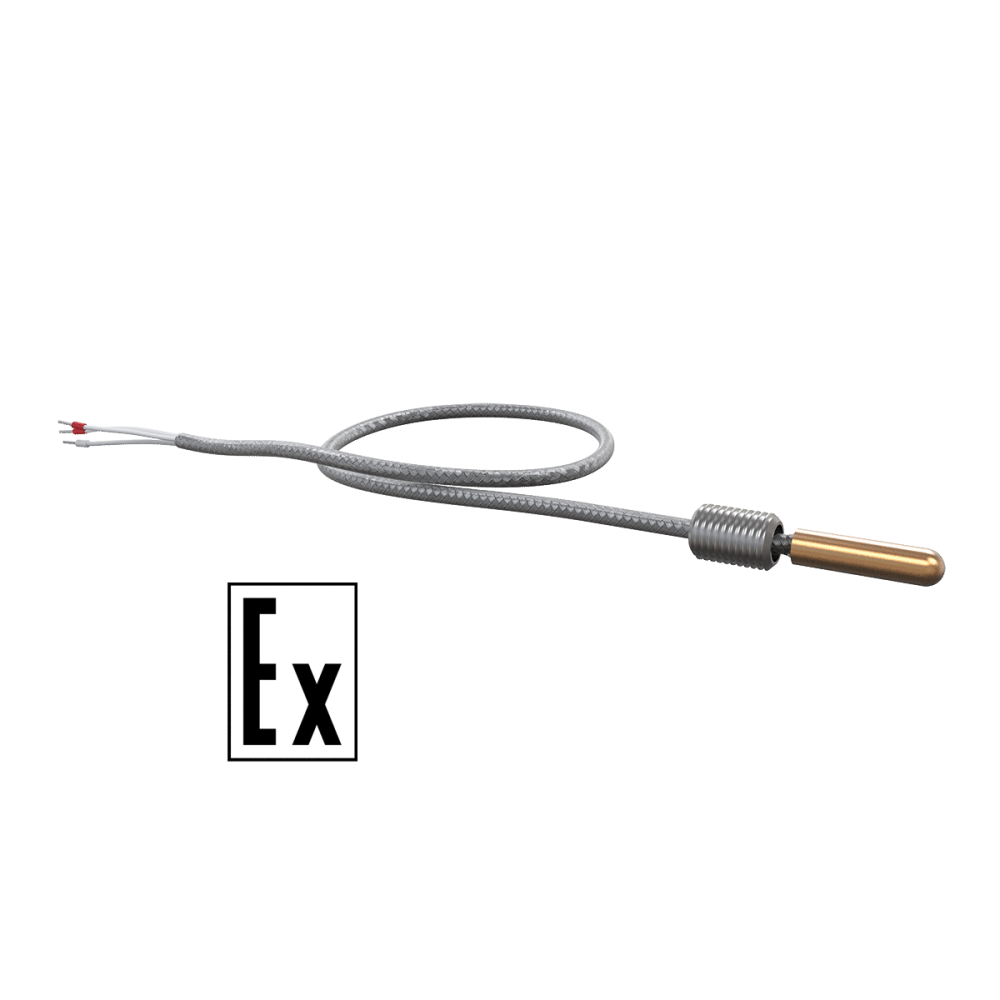

ОВЕН ДТС014-100М.В3.25/0,2.ЕХI-Т3 ДТС термосопротивления с кабельным выводом EXIA

Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
- Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем НПТ-1К.Ех), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды

Примечание:
1. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим
- для 100П, 100М, РТ100 – не более 320 мм
- для РТ1000 – не более 3200 мм
3. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
4. Датчики модели 294 изготавливаются только с сенсорами РТ100, РТ1000 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

Пример обозначения при заказе: ДТС054-50М.В3.60/1.ЕXI-Т5
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).

Пример обозначения при заказе: ДТС064-РТ100.В4.60/1.G1/2. ЕХI-Т4
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, во взрывозащищенном исполнении, температурный класс Т4 (температура поверхности датчика до 130 °С).
