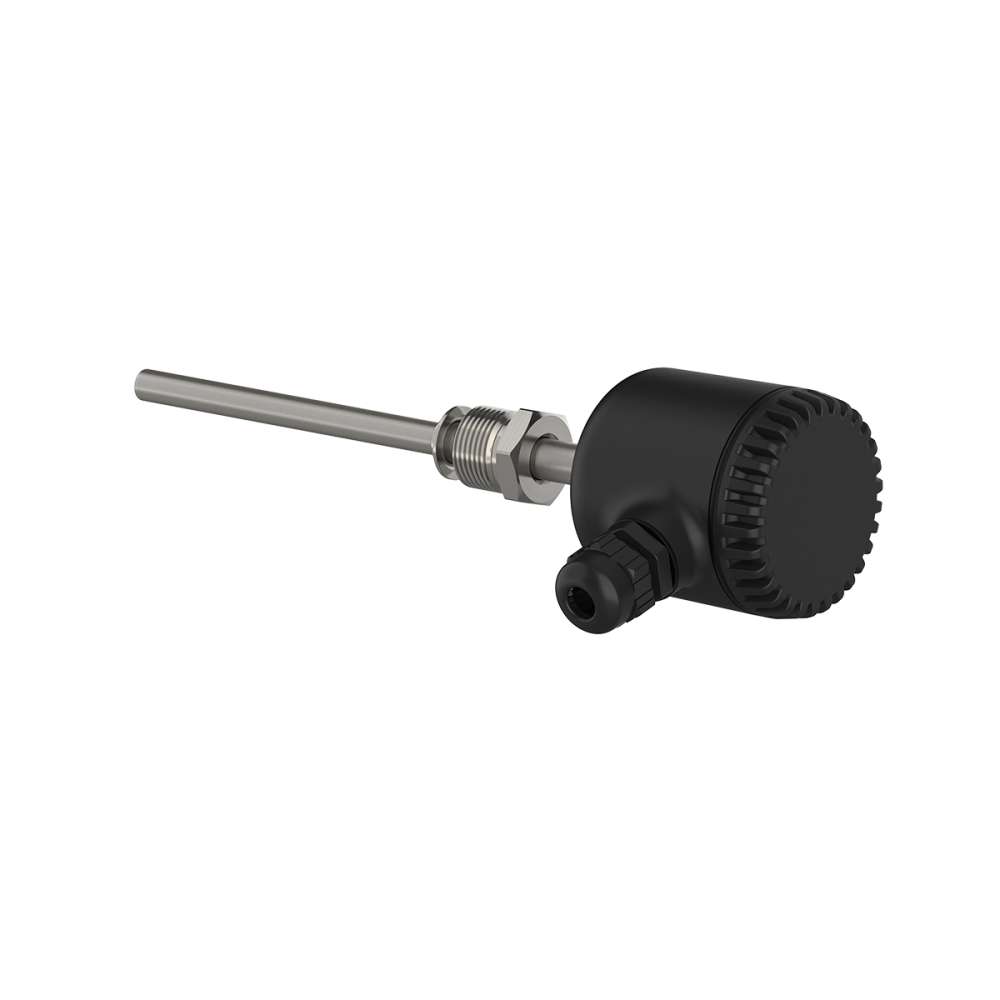

ОВЕН ДТС035М-РТ100.0,5.500.МГ.И (73) Термопреобразователь сопротивления с выходным сигналом 4…20 мА

Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:
Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Стандартный срок производства – от 8 рабочих дней

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
- Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
- Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
- Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Примечание.
- При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
- Модель ДТС405М с сенсором 100П не изготавливается.
- Модели с HART-протоколом с сенсором 100П не изготавливаются.
- Для модели 325 нет диапазонов преобразования 4, 5 и 6.
- При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
- ДТС305 изготавливается только с сенсором Рt100 с металлической коммутационной головкой и диапазонами преобразования 3, 5, 12, 73. С HART-протоколом не изготавливаются.

Характеристики:
- Номинальное значение напряжения питания (постоянного тока) 24 В
- Диапазон допустимых напряжений питания (постоянного тока) 12...36 В
- Максимальная мощность, потребляемая преобразователем 0,8 Вт
- Диапазон выходного тока преобразователя 4...20 мА
- Вид зависимости «ток от температуры» линейная
- Нелинейность преобразования, не хуже ±0,2 %
- Разрядность цифро-аналогового преобразователя, не менее 12 бит
- Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более 30
- Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более 100
- Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В) 533 Ом ±5 %
- Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) 1067 Ом
- Пульсации выходного сигнала 0,6 %
- Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более 30 с

Пример обозначения при заказе: ДТС045М-100М.0,5.120.МГ.И[1]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС035М-50М.0,5.120.И[1]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель конструктивного исполнения 035, класс точности 0,5 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС045М-РТ100.0,5.200.МГ.G1/2.И [12]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 045, класс точности 0,5 %, длиной монтажной части 200 мм, металлической коммутационной головкой, с трубной резьбой G1/2, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+100 °С.
