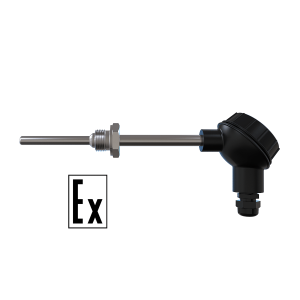

ОВЕН ДТС065-100М.В3.60.ЕХI-Т3

ОВЕН ДТС065-100М.В3.60.ЕХI-Т3 Термосопротивление с коммутационной головкой EXIA

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Характеристики:
Температура окружающей среды
- для температурных классов Т5…Т1 –60…+85 °C
- для температурных классов Т6 –60…+80 °C

- Условное давление 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
- Показатель тепловой инерции не более 10…30 с
- Сопротивление изоляции не менее 100 МОм
- Количество чувствительных элементов 1 или 2

Схема внутренних соединений проводников
2 – двухпроводная
3 – трехпроводная
4 – четырехпроводная

- Исполнение сенсора относительно корпуса изолированный
- Материал коммутационной головки пластмассовая, металлическая
- Тип резьбового штуцера метрическая резьба, трубная резьба
- Материал защитной арматуры сталь 12Х18Н10Т
- Степень защиты IP54 (IP65 – для датчиков с металлической головкой)
- Средний срок службы не менее 10 лет
- Маркировка взрывозащиты 0Ex ia IIC T1...T6 Ga
- Параметры искробезопасных электрических цепей Ui=30 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ
