ОВЕН ДТС435Л-РТ100.В3.100.ЕХI-Т6

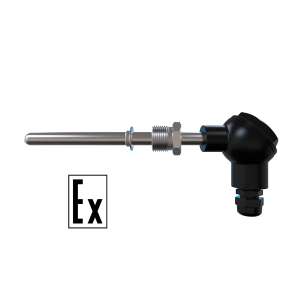

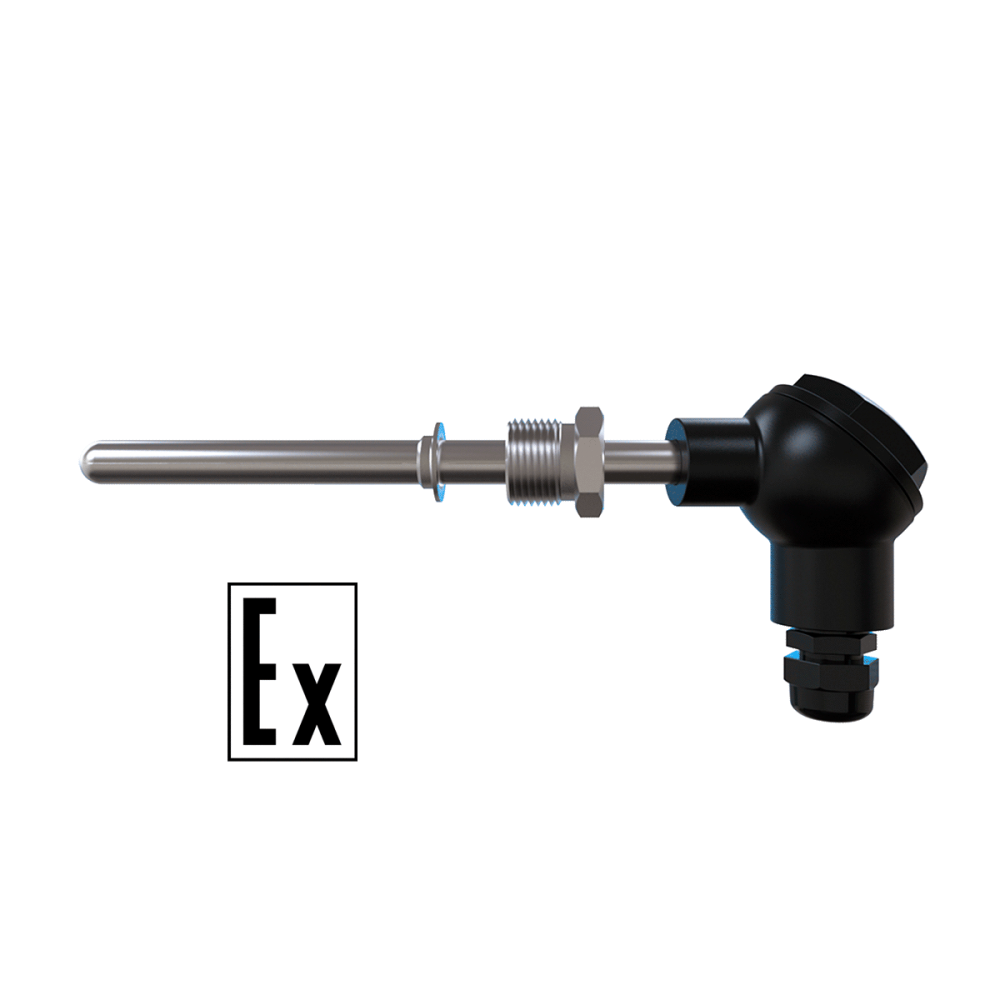

ОВЕН ДТС435Л-РТ100.В3.100.ЕХI-Т6 Термосопротивление с коммутационной головкой

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Пример обозначения при заказе: ДТС065-РТ100.В3.320.ЕXI-Т4
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 065, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 320 мм, пластиковой коммутационной головкой, во взрывозащищенном исполнении, температурный класс Т4 (температура поверхности датчика до 130 °С).

Пример обозначения при заказе: ДТС105-50М.В3.60.МГ.G1/2.ЕХI-Т5
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 105, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, с металлической коммутационной головкой, с трубной резьбой G1/2, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).
