ОВЕН ГЗ.16.1.1.120

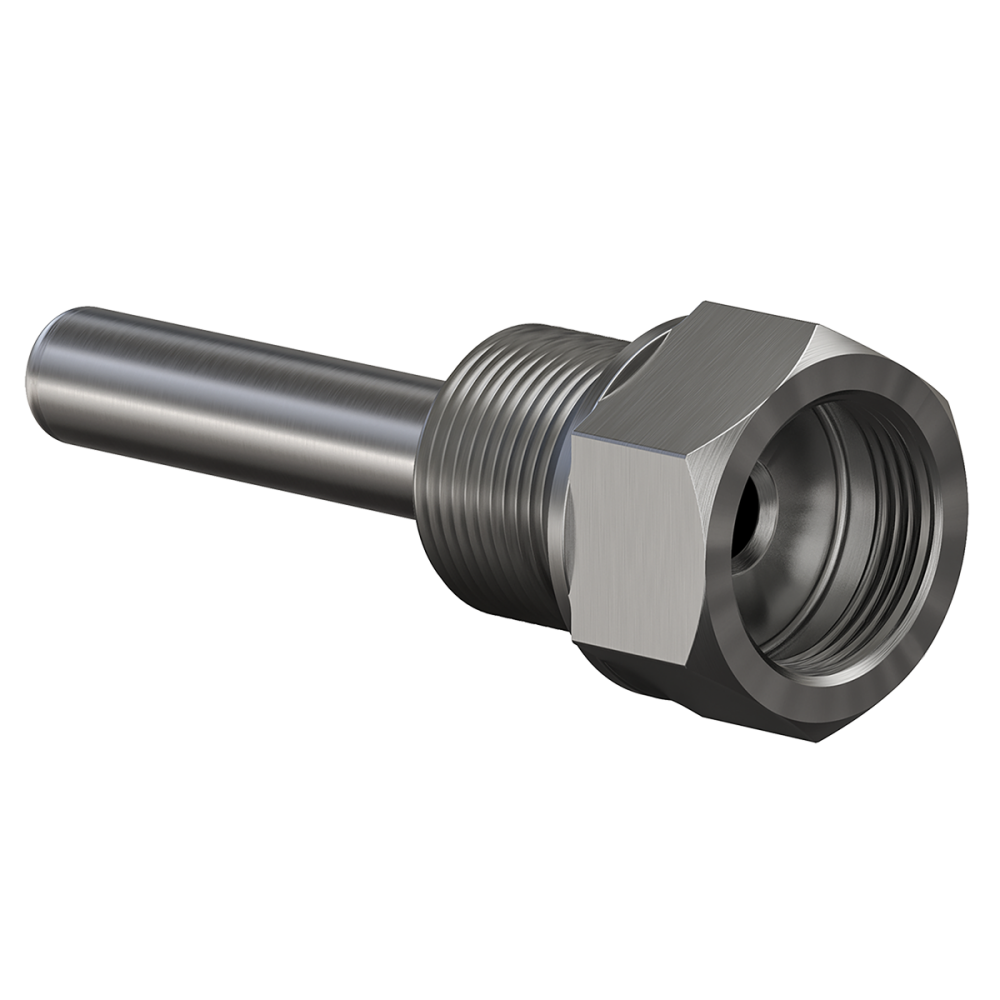

ОВЕН ГЗ.16.1.1.120 Гильза защитная сварная цилиндрическая для датчиков температуры

Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соотвественно.

Преимущества использования гильз защитных
Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
Защита монтажной части датчика от механического воздействия рабочей среды.
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.

Технические характеристики
- Температура эксплуатации: до +600 °С.
- Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.
- Скорость потока зависит от толщины, диаметра, длины монтажной части и типа рабочей среды. С параметрами скорости потока можно ознакомиться в таблице ниже, после таблиц с конструктивными исполнениями.

ГЗ.16
- Давление рабочей среды: до 16 МПа.
- Внутренний диаметр: 9,6 мм (±0,7 мм).
- Внешний диаметр: 12 мм (±0,4 мм).
- Подходит для монтажа датчиков температуры до 8 мм.

ГЗ.25
- Давление рабочей среды: до 25 МПа.
- Внутренний диаметр: 12 мм (±1,0 мм).
- Внешний диаметр: 16 мм (±0,4 мм).
- Подходит для монтажа датчиков температуры до 10 мм.

Материалы деталей, контактирующих с рабочей средой
- Трубка – 12Х18Н10Т.
- Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т).
