ОВЕН ПД100-ДИ0,4-171-0,5

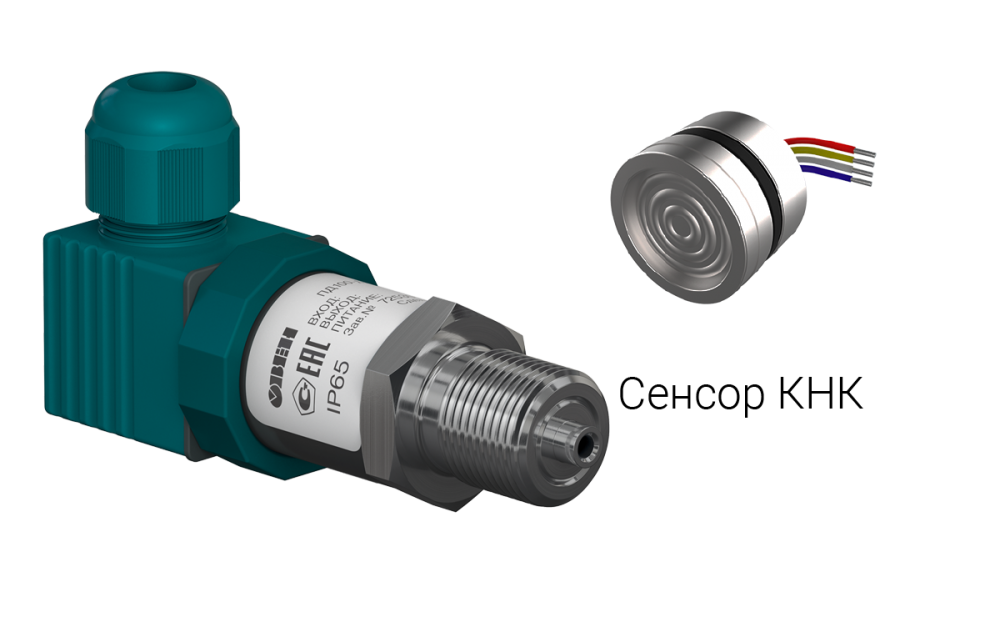

ОВЕН ПД100-ДИ0,4-171-0,5 Датчик преобразователь избыточного давления измерительный для объектов ЖКХ

Малогабаритный датчик ПД100 представляет собой преобразователь измерительный с современным сенсором структуры КНК с мембраной из нержавеющей стали, микропроцессорным нормированием, выходным сигналом 4…20 мА и первичной поверкой.

Преобразователь избыточного давления ПД100 предназначен для насосных станций водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов и котельных, маслостанций и других вспомогательных и основных производств, где требуется точность и стабильность характеристик.

Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности
- Широкий диапазон измеряемого давления.
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Устойчивость к гидроударам.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.

Основные характеристики
- Верхний предел измерений – от 0,016 до 100 МПа.
- Тип измеряемого давления – избыточное (ДИ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,5 %; 1 %.
- Межповерочный интервал - 2 года

Технические характеристики
- Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
- Основная приведенная погрешность 0,5; 1,0 % ВПИ
- Диапазон рабочих температур измеряемой среды -40… +100 °С
- Напряжение питания 12…36 В постоянного тока
- Сопротивление нагрузки 0… 1800 Ом
- Потребляемая мощность не более 0,8 Вт
- Устойчивость к механическим, группа исполнения V3, воздействиям по ГОСТ Р 52931
- Степень защиты корпуса IP65
- Устойчивость к климатическим воздействиям УХЛ3.1
- Диапазон рабочих температур окружающего воздуха –40…+80 °С
- Атмосферное давление рабочее 66...106,7 кПа
- Среднее время наработки на отказ не менее 500 000 ч
- Средний срок службы 12 лет
- Межповерочный интервал 2 года
- Методика поверки КУВФ.406230.100 МП
- Вес без упаковки / в упаковке 0,2 кг / 0,3 кг

Штуцер для подключения давления
- M20×1,5 манометрической формы (ГОСТ 2405-88)
- G1/2 манометрической формы (DIN EN 837)
- G1/4 (DIN 3852)

- Тип электрического соединителя EN175301-803 форма А (DIN 43650-A)
- Габаритный размер (по высоте) не более 115 мм

Перегрузочная способность
- от 0,016 до 16 МПа – не менее 200 % от ВПИ
- от 25 до 100 МПа – не менее 150 % от ВПИ

- Предельное давление перегрузки не более 600 % при ВПИ до 35 кПа и не более 500 % при ВПИ выше 35 кПа
