ОВЕН ПД100И-ДД0,006-155-0,5-2-ЕХD

ОВЕН ПД100И-ДД0,006-155-0,5-2-ЕХD Взрывозащищенный датчик перепада давления с ЖК-индикацией

Важно! Преобразователи давления ПД100И-155-2-Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.

Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно.

Оптимальное решение для измерения перепада давления во взрывоопасных зонах

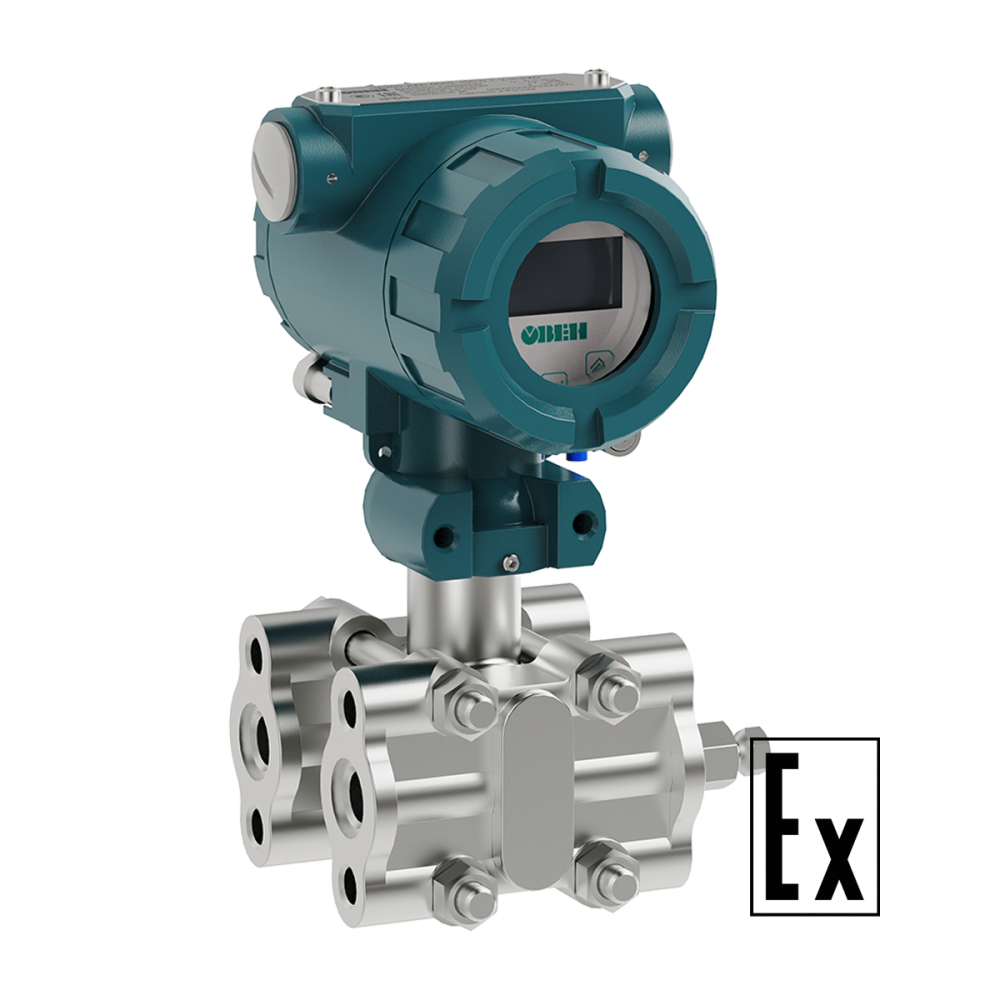

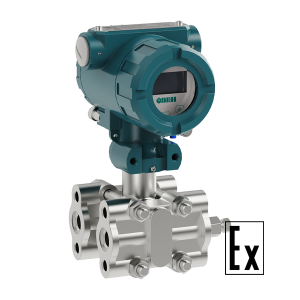

ПД100И-155-2-Exd – преобразователь перепада давления в алюминиевом корпусе с графическим поворотным дисплеем, с тензорезистивным сенсором и выходным сигналом 4…20 мА. Применяется на ТЭС, в газоснабжении, водоочистке и нефтепереработке. Обеспечивает точность до 0,25 % и гибкую настройку диапазона. Подходит для газов, пара, воды и неагрессивных жидкостей.

Преимущества
ЖК-дисплей с поворотом и подсветкой
- Графический экран с графической шкалой упрощает настройку и визуальный контроль, особенно в слабоосвещённых помещениях.

Гибкая настройка диапазона и параметров
- Возможность перенастройки диапазона измерений (до 1:5), коррекции нуля (4 мА) и выбора единиц измерения делает устройство универсальным для разных задач.

Подходит для сложных условий эксплуатации
- Рабочая температура среды: от -40 до +100 °C. Корпус рассчитан на промышленное применение и устойчив к внешним воздействиям.

Широкая область применения
- Используется на ТЭС, в системах газо- и водоснабжения, на фильтрах, насосах, для учёта газа и в нефтепереработке.

Подтвержденное качество
- Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.

Технические характеристики:
- Выходной сигнал 4...20 мА, 2-проводная схема «токовая петля»
- Основная приведенная погрешность 0,25 или 0,5 % ВПИ
- Напряжение питания 12…36 В постоянного тока (номинальное 24 В)
- Верхний предел измерения от 0,004 МПа до 6,3 МПа
- Глубина перенастройки диапазона До 1:5
- Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
- Потребляемая мощность, не более 0,9 Вт
- Ток аварии 21,5 мА
- Устойчивость к механическим воздействиям группа исполнения V2 по ГОСТ Р 52931
- Степень защиты корпуса IP65
- Маркировка взрывозащиты 1Ex db IIC T6 Gb X
- Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
- Помехоустойчивость класс B по ГОСТ 30804.6.2-2013
- Диапазон рабочих температур измеряемой среды -40 °C ≤ Ta ≤ +125 °C
- Диапазон рабочих температур окружающего воздуха -40 °C ≤ Ta ≤ +75 °C
- Атмосферное давление рабочее 84,0...106,7 кПа
- Среднее время наработки на отказ не менее 50 000 ч
- Средний срок службы 12 лет
- Межповерочный интервал 5 лет / 4 года
- Методика поверки КУВФ.406230.100 МП1
- Масса преобразователей 1,0 кг
- Присоединение к процессу Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT.
- Тип электрического соединителя Винтовой клеммник. Взрывозащищенный кабельный ввод М20×1,5 и заглушка не входят в комплект поставки.
