ОВЕН УЗС1-Щ1.И (М01)

ОВЕН УЗС1-Щ1.И Цифровой задатчик сигнала (устройство задания сигналов)

Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.

Функциональные возможности
- Переключение «автомат/ручной» без скачков (безударный переход)
- Переключение «автомат/ручной» тумблером или с лицевой панели
- Указание режима работы «автомат/ручной» по контактам э/м реле
- Настраиваемая дискретность изменения сигнала
- Отображение выходного сигнала в «%» или «мА(В)»
- Гальваническая развязка
- Встроенный источник питания =24 В
- Щитовой и настенные варианты монтажа
- Эксплуатация при температуре: -20…+50 °С
- Выходной сигнал: 4…20 мА или 0…10 В (модификации)

Технические характеристики:
Диапазон переменного напряжения питания, В

Частота, Гц
- 90...245
- 47…63

- Номинальное напряжение питания, В 230±4
- Потребляемая мощность, ВА, не более 7
- Напряжение встроенного источника питания постоянного тока, В 24±2,4
- Максимально допустимый ток встроенного источника питания, мА 80
- Тип входного сигнала, мА 4…20
- Время опроса входа, сек, не более 0,4
- Предел основной приведенной погрешности преобразования, % 0,5

Степень защиты корпуса
- настенный Н IP44
- щитовые Щ1 и Щ2 (со стороны лицевой панели) IP54

Габаритные размеры прибора:

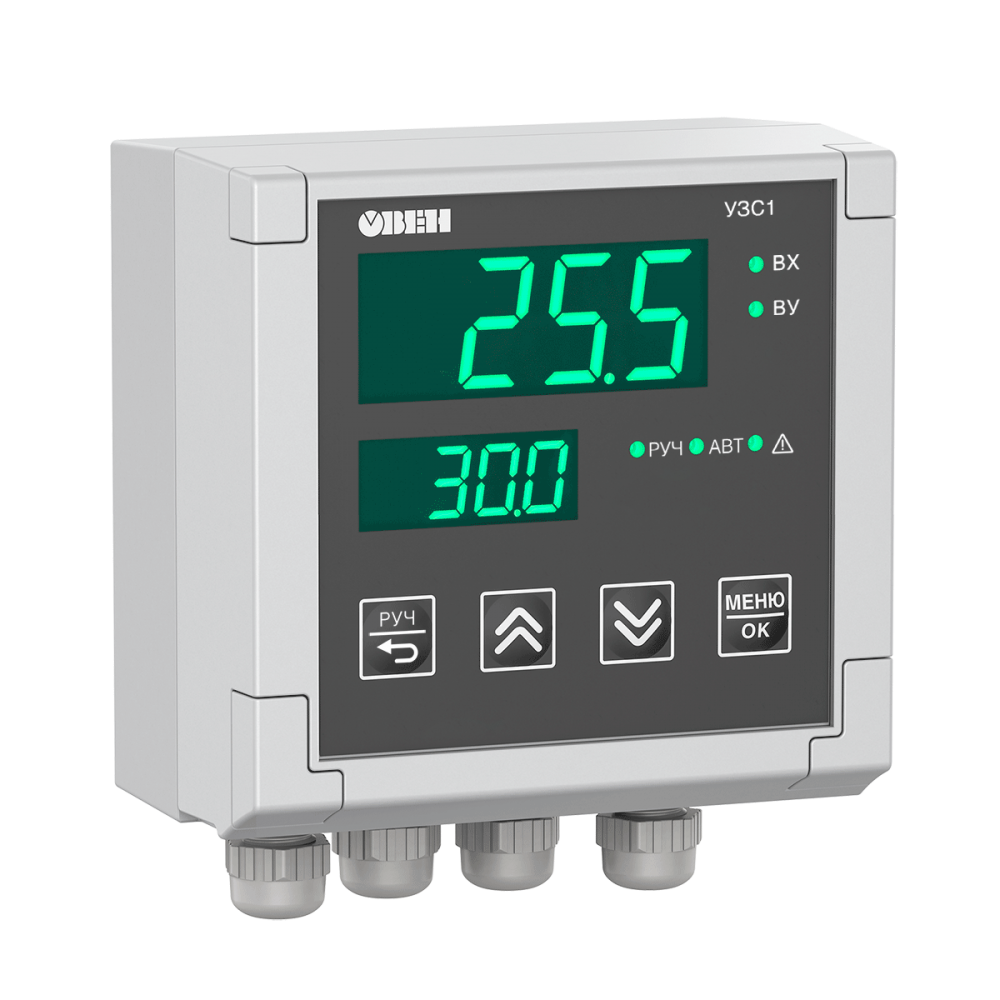

- настенный Н, мм (130×105×65)±1

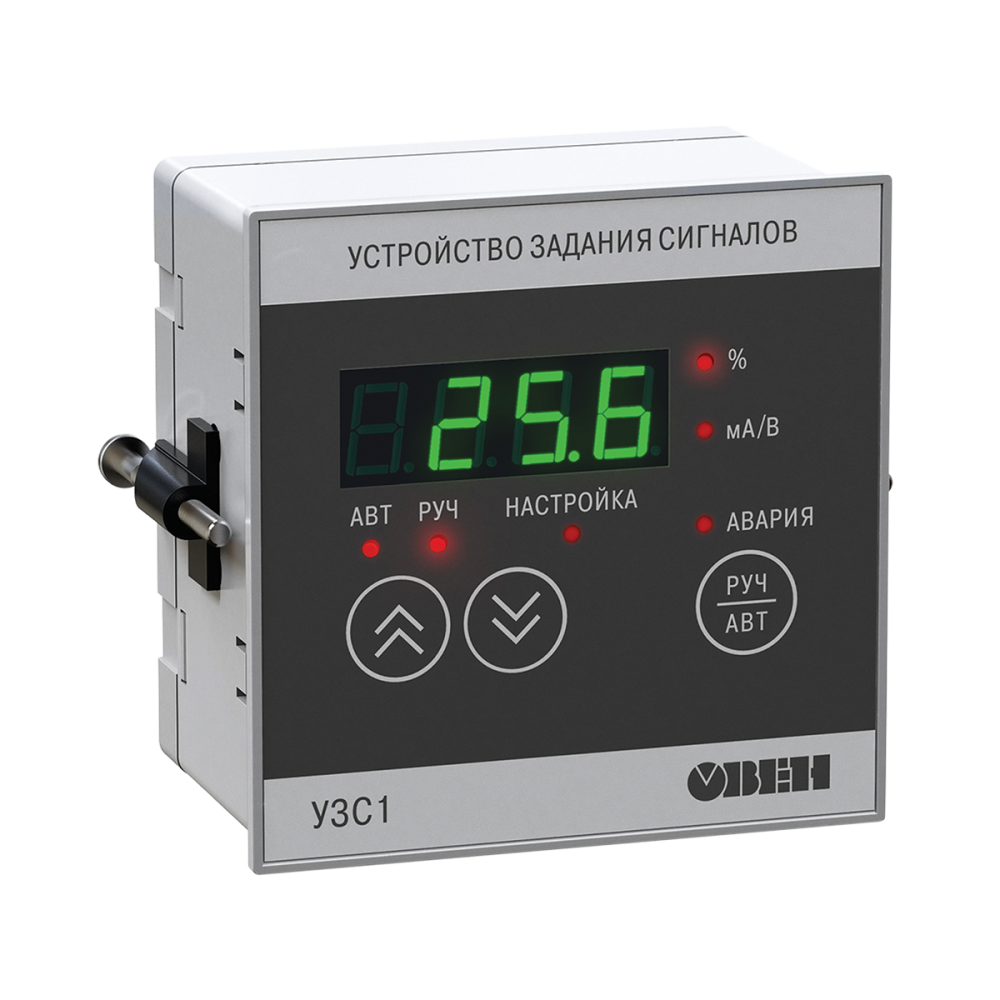

- щитовой Щ1, мм (96×96×65)±1
- щитовой Щ2, мм (96×48×100)±1

- Масса прибора, кг, не более 0,5
- Средний срок службы, лет 8
- Допустимая нагрузка на выходе 4…20 мА, Ом, не более 1000
- Диапазон допустимых напряжений питания выхода 4…20 мА 12…30
- Допустимая нагрузка на выходе 0…10 В, Ом не менее 2000
- Диапазон допустимых напряжений питания выхода 0…10 В 16…30

Условия эксплуатации:
- температура окружающего воздуха, °С -20…+55
- относительная влажность воздуха не более, % (при +25 °С без конденсации влаги) 80
