ОВЕН ПЛК210-4G-CS

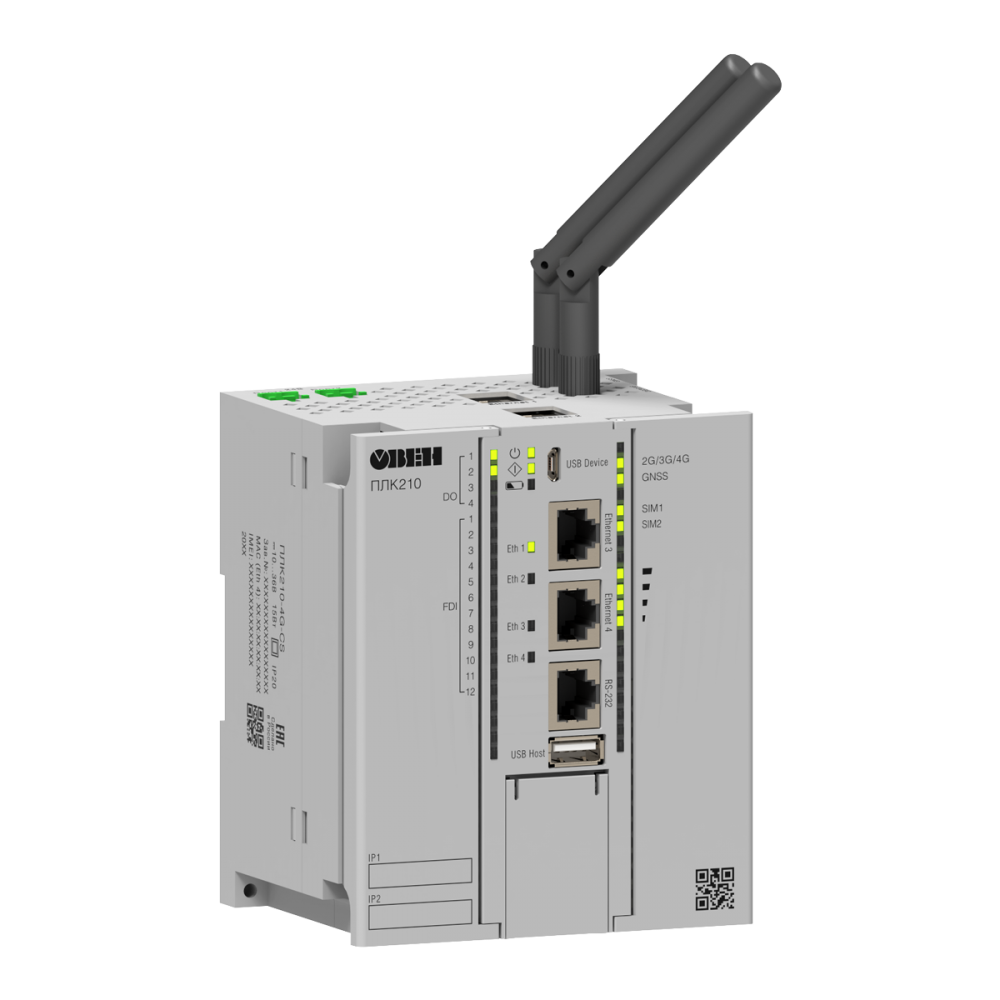

ОВЕН ПЛК210-4G-CS Контроллер высокопроизводительный программируемый для территориально распределенных систем

ОВЕН ПЛК210-4G – высокопроизводительный моноблочный контроллер со встроенным LTE-модемом, модулем GNSS (GPS/ГЛОНАСС) и тремя RS-485. Подходит для автоматизации территориально распределенных объектов, где необходимо использовать мобильную сеть, и выполняет роль коммуникационного контроллера для диспетчеризации.

Основным коммуникационным интерфейсом является Ethernet. У контроллера 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор.

Прибор разработан на платформе ПЛК210, обладает широкими коммуникационными возможностями и повышенной надежностью.

ПЛК210-4G поддерживает более 10 промышленных и прикладных протоколов, что позволяет интегрировать его в любую систему автоматизации. Разработка управляющей логики и настройка обмена с другими устройствами осуществляется в среде разработки CODESYS V3.5 SP17 Patch 3.

Для увеличения входных и выходных сигналов рекомендуется использовать линейку модулей Мх210 с интерфейсом Ethernet. Модули расширения совместно с контроллером поддерживают кольцевую топологию, обеспечивая устойчивость системы к перегрузкам и уверенную работу с большим потоком данных.

LTE-модем на две SIM-карты
Подключение ПЛК к интернету в местах, где нет «проводной» сети. Возможность отправлять (например, в случае аварий) и получать SMS (например, можно отправить на ПЛК SMS с командой на изменение режима работы оборудования).

Модуль GNSS
ПЛК определяет свое географическое положение и синхронизирует системное время со спутниками.

3 × RS-485
Возможность отдельного подключения приборов (модулей ввода-вывода, тепло- и электросчетчиков, газоанализаторов, расходомеров и др.) для сбора данных и передачи их
в удаленную систему верхнего уровня.

Возможности:
- 2 SIM-карты устанавливаются в слот SIM1 и SIM2.
- Встроенный модем работает в режиме DSS (Dual SIM Shift), в котором в один момент времени может быть активна только одна SIM-карта.
- Поддерживаемые стандарты мобильной связи: 2G/3G/4G.
- Поддерживаемые стандарты 4G: GSM: 900/1800, WCDMA: B1/8, LTE-FDD: B1/3/5/7/8/20, LTE-TDD: B38/40/41.
- Поддерживается прием и отправка SMS.
- Индикация работы модема и модуля GNSS на корпусе прибора.
- Поддерживаемые стандарты GNSS: GPS / GLONASS / BD.
- Настройка встроенного модема производится в web-конфигураторе ПЛК или среде CODESYS.
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent).
- Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов.
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
- Возможность подключения к СУБД MySQL и MsSQL.
- Прямое подключение в OwenCloud.

Преимущества
- Высокая производительность
- Процессор 1800 МГц, память ROM 8 ГБ, RAM 2 ГБ, RETAIN 64 Кбайт (MRAM), операционная система Linux с RT-патчем.

Коммуникационные возможности
- 4 порта Ethernet для различных сетевых топологий и использования контроллера в качестве шлюза. Высокая скорость опроса и мультимастерность. 3 порта RS-485 для подключения приборов. LTE-модем на 2 SIM-карты.

Надежность
- Двойной ввод питания для резервирования по питанию. Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP). Встроенный Firewall для безопасности передачи данных.

Удобство монтажа и эксплуатации
- Крепление на DIN-рейку или на стену. Съемные клеммники с невыпадающими винтами. Удобная система укладки кабеля. Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Эксплуатация в тяжелых условиях
- Расширенный диапазон питающего напряжения =10…36 В.
- Расширенный диапазон температуры окружающей среды -20…+55 °С.

Срок службы
- Плановый срок службы составляет 10 лет.

Технические характеристики:
Питание
- Количество портов питания 2 (основной и резервный)
- Напряжение питания 10…36 В (номинальное 24 В)
- Напряжение перехода от основного источника питания к резервному 6…9 В
- Потребляемая мощность, не более 16 Вт
- Защита от переполюсовки Есть

Вычислительные ресурсы
- Центральный процессор 4х Cortex-А55 1,8 ГГц
- Объем флеш-памяти (тип памяти) 8 ГБ (eMMC)
- Объем оперативной памяти (тип памяти) 2 ГБ (DDR4)
- Объем Retain-памяти (тип памяти) 64 Кбайт (MRAM)
- Время выполнения пустого цикла (стабилизированное) 3 мс
