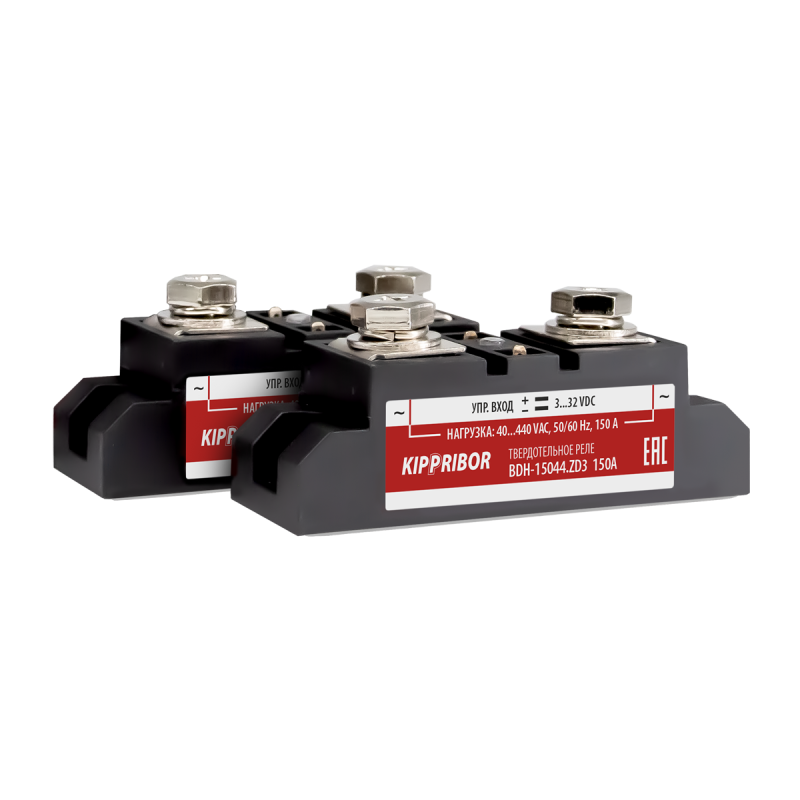

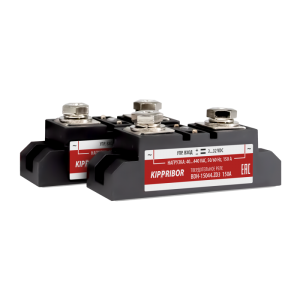

KIPPRIBOR BDH-20044.ZD3

BDH-20044.ZD3 Реле твердотельное 1-ф, тип BDH, 200А

Однофазные тиристорные переключатели переменного тока (чаще известные как твердотельные реле) KIPPRIBOR линейки SBDH предназначены для коммутации электрических цепей мощных нагрузок резистивного и индуктивного типа в однофазной или трехфазной сети. Перекрывают широкий диапазон токов нагрузки.

Особенности коммутации нагрузки для твердотельных реле (тиристорных переключателей) моделей BDH-xx44.ZD3 и SBDH-xx44.ZD3
обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:
- коммутация резистивной нагрузки (рекомендуемое значение): до 112 А для SBDH-xx44.ZD3 / до 187 А для BDH-xx44.ZD3;
коммутация индуктивной нагрузки (рекомендуемое значение): до 15 А для SBDH-xx44.ZD3 / до 25 А для BDH-xx44.ZD3;
- максимально допустимый ток нагрузки: до 150 А для SBDH-xx44.ZD3 / до 250 А для BDH-xx44.ZD3.

- диапазон управляющего сигнала 3…32 VDC;
- широкий диапазон коммутируемого напряжения 40…440 VAC;
высокое максимальное пиковое напряжение (11/12 класс, 1100/1200 VAC);
- коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три переключателя (ТТР). Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;
- переключение в «нуле» минимизирует коммутационные помехи;

ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.

Конструктивные особенности твердотельных тиристорных переключателей серий BDH-xx44.ZD3 и SBDH-xx44.ZD3
- Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода. Наиболее современным решением сегодня является применение особых выходных элементов – тиристоров SCR-типа – полупроводниковых элементов, которые наносятся напылением на керамическую подложку, надежно связанную с медным основанием ТТР. Сочетание тиристора SCR-типа, медного основания с высокой теплопроводностью и рекомендованной модели радиатора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.
- Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.


Корпусные особенности тиристорных переключателей (твердотельных модулей) серий BDH-xx44.ZD3 и SBDH-xx44.ZD3
- специализированный корпус для промышленного применения, широко распространенный у европейских и американских производителей. Корпус удобен для монтажа и имеет удобный клеммник для присоединения силовых проводов большого сечения.
- высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании*
- полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

Характеристики:
SBDH-хх44.ZD3
- SBDH-6044.ZD3 60 A
- SBDH-8044.ZD3 80 A
- SBDH-10044.ZD3 100 A
- SBDH-12044.ZD3 120 A
- SBDH-15044.ZD3 150 A
BDH-хх44.ZD3
- BDH-10044.ZD3 100 A
- BDH-12044.ZD3 120 A
- BDH-15044.ZD3 150 A
- BDH-20044.ZD3 200 A
- BDH-25044.ZD3 250 A
