KIPPRIBOR CM-086.60.8N5

CM-086.60.8N5 Гибридный шаговый двигатель

Шаговые двигатели KIPPRIBOR серии CM предназначены для приводов с прецизионным позиционированием. Обеспечивают высокие динамические характеристики. Точность позиционирования исполнительного механизма в приводе, использующем шаговый двигатель, обеспечивается конструкцией самого мотора и достигается без использования элементов обратной связи (например, датчиков положения или энкодеров).

Гибридные шаговые двигатели KIPPRIBOR серии СМ – синхронные бесщёточные электродвигатели. Угол поворота вала такого двигателя пропорционален числу импульсов управляющего сигнала. Двигатели предназначены для установки в приводы порталов, манипуляторов, конвейеров, аппликаторов. Угловой шаг двигателей составляет 1,8°, а средствами управляющего драйвера может быть уменьшен до долей градуса.

Преимущества шаговых двигателей серии СМ:

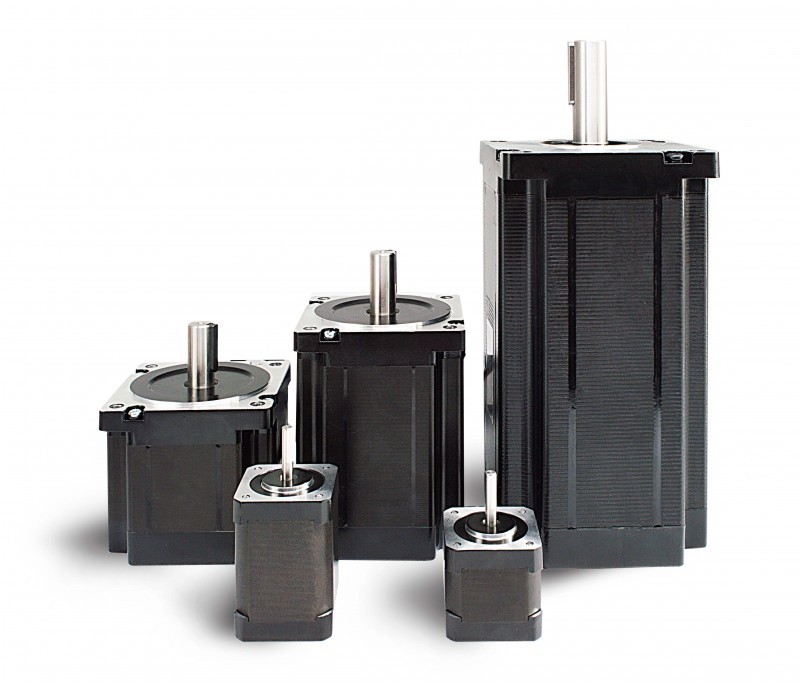

- Модельный ряд включает двигатели, имеющие габарит от NEMA 8 до NEMA 51.
- Максимальный удерживающий момент от 0,03 до 45 Н·м (в зависимости от габарита).
- Используются новейшие конструктивные решения по оптимизации магнитной цепи, позволяющее при малых габаритных характеристиках получить больший крутящий момент.
- Высокое качество обработки деталей ротора позволяет минимизировать магнитные потери и значительно снизить степень нагрева двигателя.
- Входной контроль и качество применяемых материалов обеспечивают стабильную и надежную работу изготавливаемых двигателей.
- Крупномасштабные автоматизированные производственные линии и строгая система управления качеством обеспечивают постоянство партий выпускаемой продукции.
- Отсутствие необходимости в периодическом обслуживании в течение длительного периода эксплуатации.

Технические характеристики:
- Количество фаз 2
- Угловой шаг 1,8°
- Радиальное биение/осевой разбег вала 0,025/0,075 мм

Максимальная радиальная нагрузка (на расстоянии 10 мм от фланца)
- СМ-020 30 Н
- СМ-028 30 Н
- СМ-035 30 Н
- СМ-042 75 Н
- СМ-057 90 Н
- СМ-060 300 Н
- СМ-086 500 Н
- СМ-110 500 Н
- СМ-130 500 Н

- Максимальная осевая нагрузка Не более веса мотора
- Тип электрического присоединения Кабельный вывод Разъем 5p
- Сопротивление изоляции ≥100 МОм (500VDC)
- Электрическая прочность изоляции 500VAC (1 мин)
- Класс изоляции B
- IP IP40
- Максимальная рабочая температура двигателя 85°C
- Температура эксплуатации, °C -10…50°C
- Относительная влажность воздуха, % 85%
