KIPPRIBOR GADH-600120.ZD3

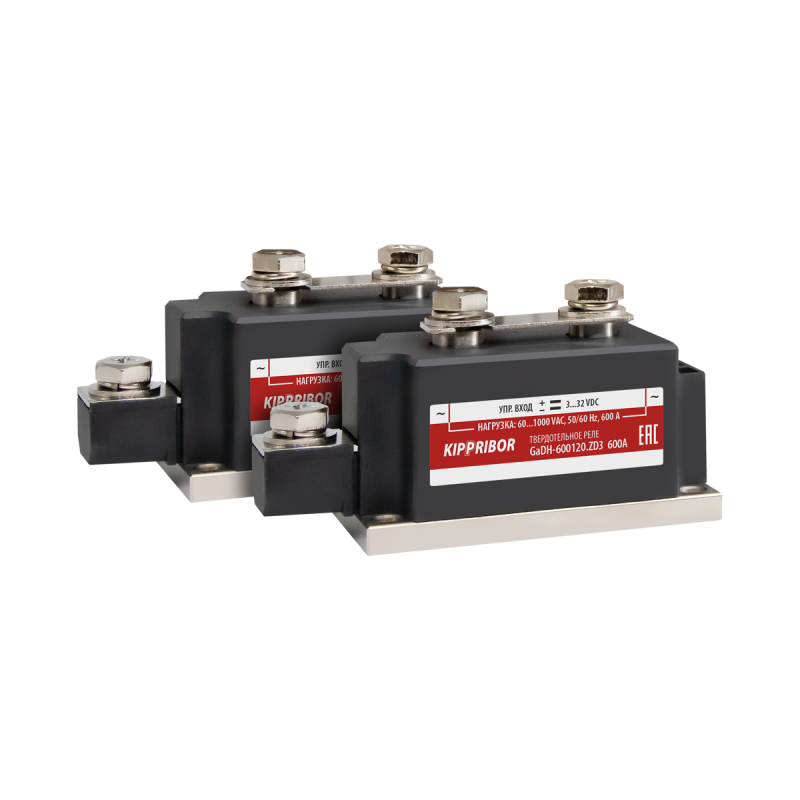

GADH-600120.ZD3 Реле твердотельное 1-ф с воздушное охлаждением, 600 А

Силовые тиристорные переключатели переменного тока (твердотельные реле) данных серий используются для обеспечения гарантированного запаса по току при коммутации нагрузок с непредсказуемыми пусковыми токами (сварочное оборудование, мощная индуктивная или активная нагрузка, трансформаторы). Перекрывают самый большой на сегодняшний день диапазон токов нагрузки среди переключателей KIPPRIBOR.

Особенности коммутации нагрузки тиристорных переключателей серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
- Диапазон управляющего сигнала: 3…32 VDC;
- Переключение в «нуле» минимизирует коммутационные помехи;

Обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:
- резистивная нагрузка: до 600 А;
- индуктивная нагрузка: до 80 А;

- Широкий диапазон коммутируемого напряжения: 60...1000 VAC;
- Высокое максимальное пиковое напряжение: 1600 VAC (16 класс).

Конструктивные особенности тиристорных переключателей серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода.

Наиболее современным решением сегодня является применение особых выходных элементов: тиристоров SCR-типа. Сочетание тиристора SCR-типа, медного основания, обладающего высокой теплопроводностью, и рекомендованных моделей радиатора и вентилятора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.

Встроенная шунтирующая выход RC-цепочка* повышает надежность работы ТТР (ТППТ) при коммутации нагрузки индуктивного типа.

* - RC-цепочка – это электрическая цепь из последовательно включенных емкости (конденсатора) и сопротивления. Применительно к твердотельным реле KIPPRIBOR RC-цепь включается параллельно коммутационному ключу и располагается внутри корпуса реле. Номиналы элементов цепи обычно составляют C=0.1 мкФ, R=50 Ом. Довольно часто RC-цепочку называют сглаживающим фильтром, поскольку её главная задача – сгладить скорость нарастания напряжения (dU/dt) на коммутационном элементе реле (симисторе либо тиристоре). Это позволяет повысить надежность работы ТТР в условиях действия импульсных помех (перенапряжений). Это свойство особенно необходимо при работе реле в условиях электрических помех, генерируемых в сеть нагрузкой индуктивного и емкостного типа.

Корпусные особенности (тиристорных переключателей) твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
- Корпус из специализированного пластика обеспечивает высокую термостойкость и защиту от короткого замыкания;
- Удобный клеммник для подключения шин или наконечников;
- Основание из медной пластины гарантирует эффективный отвод тепла от силового элемента;
- GwDH: 2 штуцера для подвода и отвода охлаждающей жидкости (температура отходящей жидкости не более 70 °C).

Характеристики:
- Тип управляющего сигнала Дискретный сигнал напряжения
- Диапазон напряжения управляющего сигнала 3…32 VDC
- Напряжение гарантированного включения ≥ 3 VDC
- Напряжение гарантированного выключения ≤ 1 VDC
- Ток потребления цепи управления ≤ 16 мА (±0,5 мА) ≤ 16 мА (±0,5 мА)
- Время включения ≤ 10 мс при f=50 Гц
- Время выключения ≤ 10 мс при f=50 Гц
- Максимальная частота переключения ≤ 50 Гц при f=50 Гц
- Тип клемм цепи управления Разъем Faston серии 0,110"1

Модификация:
- GaDH-ххх120.ZD3
- GaDH-500120.ZD3 500 A
- GaDH-600120.ZD3 600 A
- GaDH-800120.ZD3 800 A
GwDH-ххх120.ZD3
- GwDH-500120.ZD3 500 A
- GwDH-600120.ZD3 600 A
- GwDH-800120.ZD3 800 A
