KIPPRIBOR HD-2525.DD3 (M02)

HD-2525.DD3 (M02) Реле твердотельное 1-ф, тип HD, 25 А

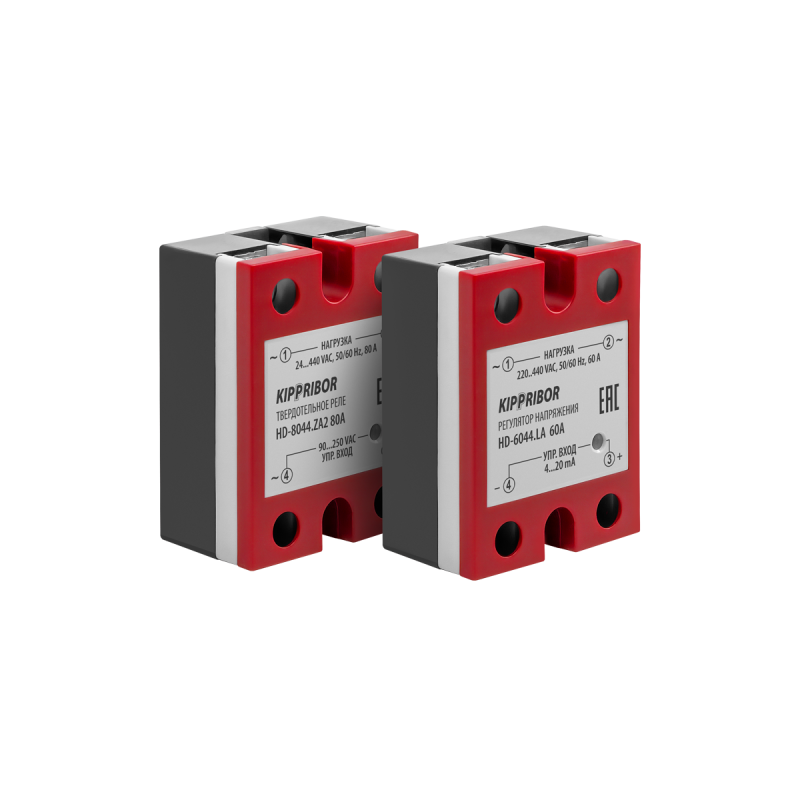

Твердотельные реле KIPPRIBOR серий HD-xx44.ZD3, HD-xx44.ZA2 и HD-xx25.DD3 – выключатели нагрузки для монтажа на радиатор либо поверхность. Предназначены для коммутации нагрузок резистивного или индуктивного характера до 80 А.

Особенности коммутации нагрузки для твердотельных реле серий HD-xx44.ZD3, HD-xx44.ZA2 и HD-xx25.DD3
- Максимальный коммутируемый ток 80 А (для для HD-xx44.ZD3, HD-xx44.ZA2) и до 40 А (HD-xx25.DD3).
- Коммутация токов до 60 А / 8 А при работе с резистивной / индуктивной нагрузкой для HD-xx44.ZA2.
- Коммутация токов до 30 А / 4 А при работе с резистивной / индуктивной нагрузкой для HD-xx44.ZD3, HD-xx25.DD3.
- Управляющий сигнал – постоянное напряжение для HD-xx44.ZD3, HD-xx25.DD3; переменное напряжение для HD-xx44.ZA2.
- Диапазон коммутируемого напряжения от 40 до 440 VAC для HD-xx44.ZD3, HD-xx44.ZA2, 12 до 250 VDC для HD-xx25.DD3.
- Коммутация как однофазной, так и трехфазной нагрузки (для HD-xx44.ZD3, HD-xx44.ZA2, требуется по одному ТТР на каждую фазу).
- ТТР переключается при переходе напряжения нагрузки через ноль (HD-xx44.ZD3, HD-xx44.ZA2). Это позволяет свести к минимуму коммутационные помехи.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения.
