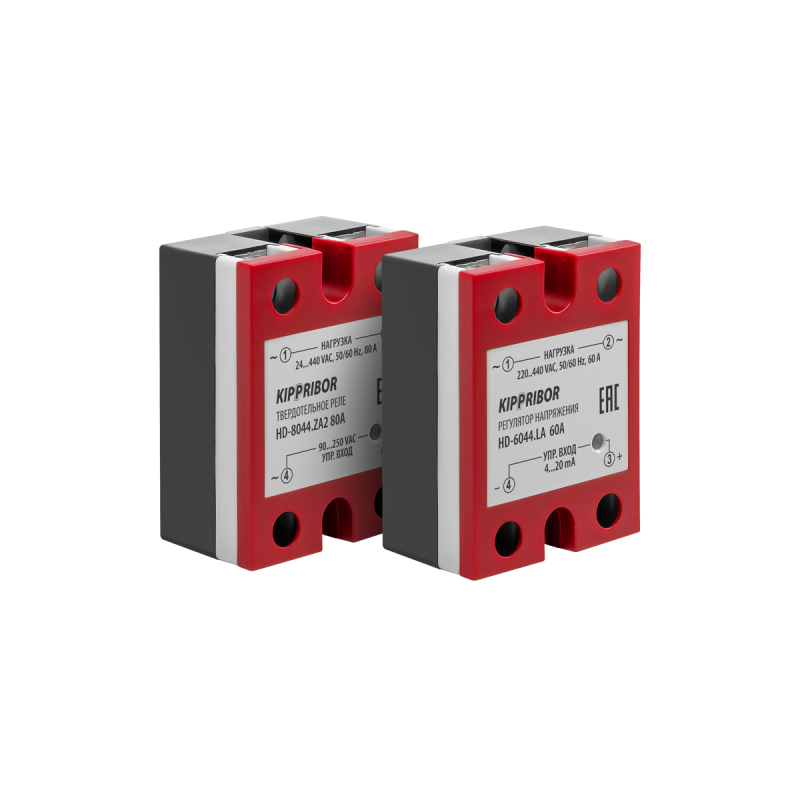

KIPPRIBOR HD-2544.VA (M02)

HD-2544.VA (M02) Регулятор напряжения 1-ф, тип HD, 25А

ТТР HD-xx44.LA, HD-xx44.VA, HD-xx22.10U относятся к категории регуляторов напряжения. Изготовлены в стандартном корпусе нового образца. Предназначены для непрерывного регулирования напряжения нагрузки в цепях переменного тока до 80 А. Применяются для простого регулирования напряжения нагрузки резистивного типа в диапазоне от 10 В до номинального напряжения питания. Регулирование осуществляется пропорционально величине управляющего сигнала. В числе типовых примеров применения регуляторов можно привести следующие: регулирование мощности нагревательных элементов, регулирование напряжения питания ламп накаливания для изменения уровня освещенности.
Особенности коммутации нагрузки для твердотельных реле серии HD-xx44.LA, HD-xx44.VA, HD-xx22.10U

Максимальный коммутируемый ток:
- Серии HD-xx44.VA, HD-xx22.10U до 40 А.
- Серия HD-xx44.LA до 80 А.

Рекомендуемый ток резистивной нагрузки:
- Серии HD-xx44.VA , HD-xx22.10U до 30 А.
- Серия HD-xx44.LA до 60 А.

Управляющий сигнал:
- Серия HD-xx44.VA - потенциометр 470/560 кОм при Uном 220 VAC/380 VAC.
- Серия HD-xx22.10U - унифицированный сигнал напряжения 0…10 В.
- Серия HD-xx44.LA - унифицированный токовый сигнал 4…20 мА.

Диапазон регулирования напряжения питания нагрузки:
- Серия HD-xx44.VA – 10…440 VAC.
- Серия HD-xx22.10U - 10…220 VAC.
- Серия HD-xx44.LA - 10…440 VAC.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения.

Конструктивные особенности твердотельных реле серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U
- Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
- Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
- Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
- Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР (кроме ТТР HD-xx44.VA).
- Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
- Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.

ВНИМАНИЕ! Серия ТТР HD-xx44.VA не имеет гальванической развязки между управляющей и выходной цепями.
