KIPPRIBOR HDH-8044.ZD3 (M02)

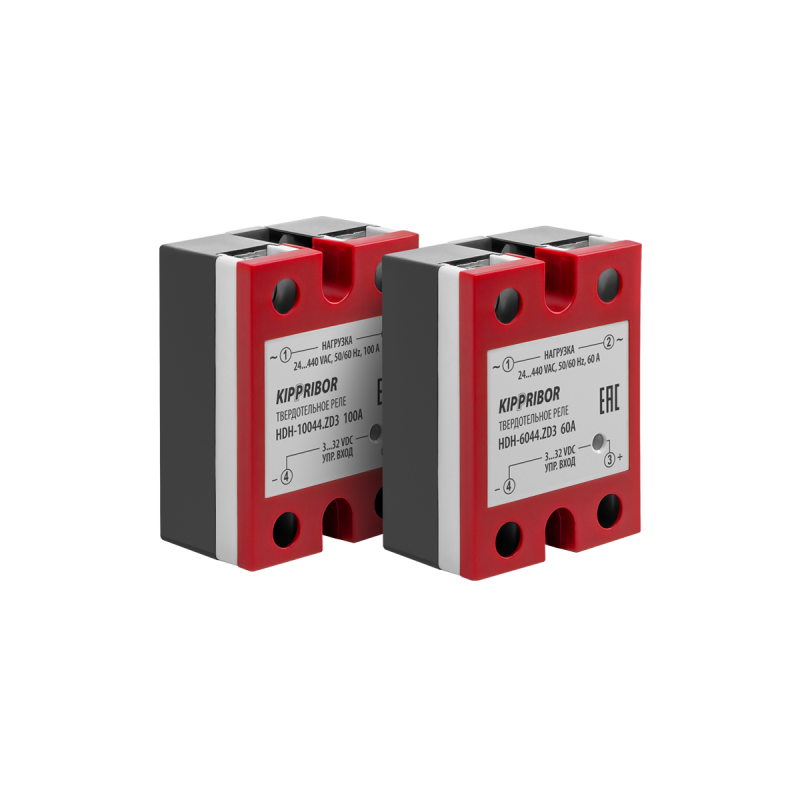

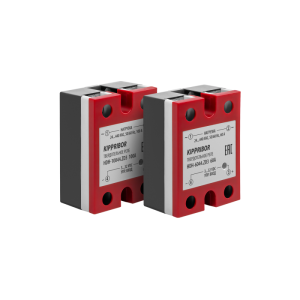

HDH-8044.ZD3 (M02) Реле твердотельное 1-ф, тип HDH, 80 А

Твердотельные реле KIPPRIBOR серии HDH-xx44.ZD3 – мощные выключатели нагрузки с выходным силовым ключом SCR-типа. Предназначены для коммутации нагрузок резистивного и индуктивного характера с максимальными токами до 120 А.

Особенности коммутации нагрузки для твердотельных реле серии HDH-xx44.ZD3
- Максимальный коммутируемый ток 120А.
- Коммутация токов до 90А / 12А при работе с резистивной / индуктивной нагрузкой.
- Управляющий сигнал – постоянное напряжение.
- Диапазон коммутируемого напряжения от 40 до 440 VAC.
- Коммутация как однофазной, так и трехфазной нагрузки (требуется по одному ТТР на каждую фазу).
- ТТР переключается при переходе напряжения нагрузки через ноль. Это позволяет свести к минимуму коммутационные помехи.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения.

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3
- Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
- Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
- Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
- Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР.
Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
- Силовой ключ ТТР защищен от импульсных помех встроенной RC-цепью, что является необходимой мерой при коммутации нагрузки, имеющей индуктивную составляющую.
- Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.

Характеристики:
- Тип управляющего сигнала Дискретный сигнал напряжения
- Диапазон напряжения управляющего сигнала 3…32 VDC
- Напряжение гарантированного включения ≥ 3 VDC
- Напряжение гарантированного выключения ≤ 1 VDC
- Ток потребления цепи управления ≤ 18 мА
- Время включения ≤ 10 мс f=50 Гц
- Время выключения ≤ 10 мс f=50 Гц
- Максимальная частота переключения ≤ 50 Гц при f=50 Гц
