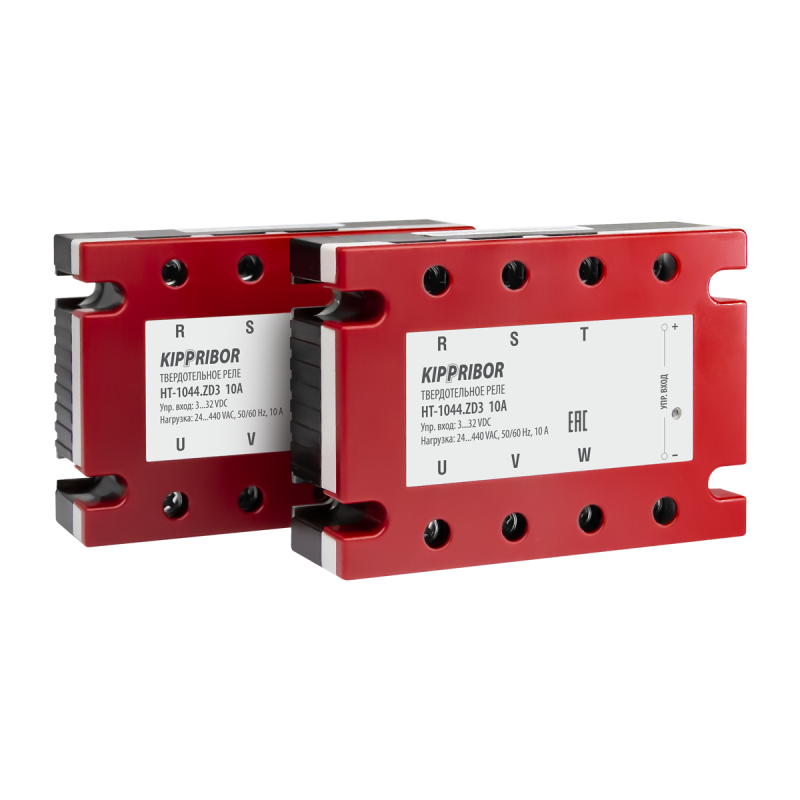

KIPPRIBOR HT-8044.ZD3 (M02)

HT-8044.ZD3 (M02) Реле твердотельное 3-ф, тип HT, 80 А

Твердотельные реле серий HT-xx44.ZD3 и HT-xx44.ZA2 – трехфазные выключатели резистивной нагрузки с выходными силовыми ключами типа TRIAC (модификации с максимальным током до 80А) и SCR-типа (модификации с максимальным током 100, 120А).

Особенности коммутации нагрузки для твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
- Максимальный коммутируемый ток 120А.
- Коммутация токов до 90А при работе с резистивной нагрузкой.
- Управляющий сигнал – постоянное напряжение (для HT-xx44.ZD3) / переменное напряжение (для HT-xx44.ZA2).
- Диапазон коммутируемого напряжения от 40 до 440 VAC.
- Коммутация трехфазной нагрузки. Допускается коммутировать несколько групп однофазных цепей.
- Силовой ключ установлен в каждой фазе ТТР, что обеспечивает полноценную коммутацию по всем трем фазам.
- Схема контроля перехода питающего напряжения через ноль обеспечивает коммутацию реле с минимальными коммутационными помехами.

ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения.

Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
- Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
- Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
- Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
- Гальваническая развязка входной и выходной цепи.
- Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
- Интегрированная RC-цепь защищает выход ТТР от импульсных помех.
- Реле выполнено в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства даже при возникновении аварийных ситуаций.
