КЭАЗ 108100 ВА55-43-334730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3

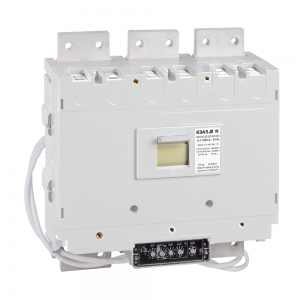

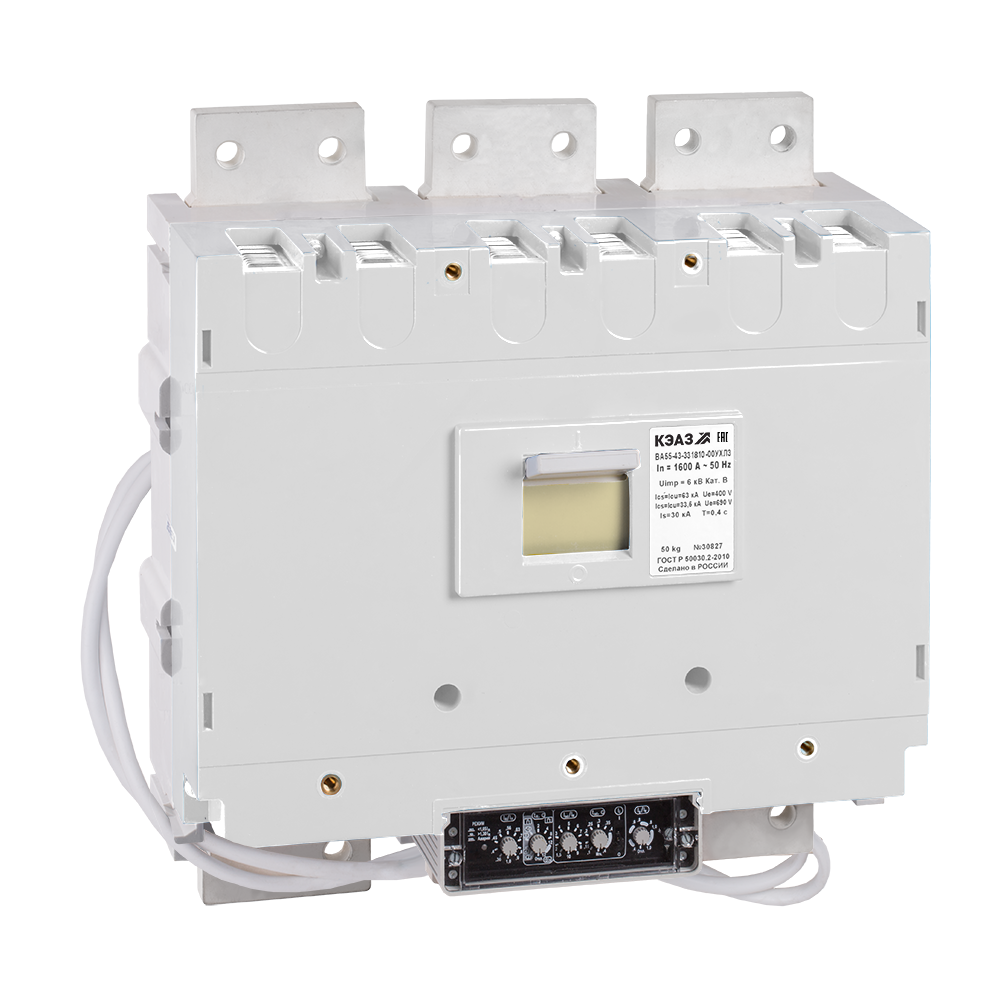

КЭАЗ ВА55-43-334730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 Выключатель автоматический

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А.

Классификация
- Тип приёмки: ОТК
- Тип изделия: Выключатель автоматический

Габариты и материалы
- Габариты изделия: Ширина (мм): 438
- Габариты изделия: Высота (мм): 464
- Габариты изделия: Глубина (мм): 281

Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 600
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 33,5
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 80
- Вспомогательные (свободные) контакты: 3з+3р, ВКС
- Наличие привода: электромагнитный 230AC
- Наличие независимого расцепителя: да
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: электронный
- Количество вспомогательных размыкающих контактов: 3
- Количество вспомогательных замыкающих контактов: 3
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Предельный ток селективности Is (кА): 30
- Тип расцепителя: MR1-AC
- Номинальный продолжительный ток Iu (А): 1 600
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 80
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 63
- Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):
0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 30000
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): Мгн.
- Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
- Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF

Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2(100х12)
- Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -50°С до +55°С
- Категория применения по селективности: селективный
- Включено в реестр промышленной продукции РФ: да

Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
- Дополнительное оборудование: Нет
- Дополнительный расцепитель: НР230AC/220DC
- Наличие вспомогательных контактов сигнализации: да
- Тип оборудования: Выключатель автоматический
