КЭАЗ 114263 OptiDin OM-I-4-280/12,5/RS

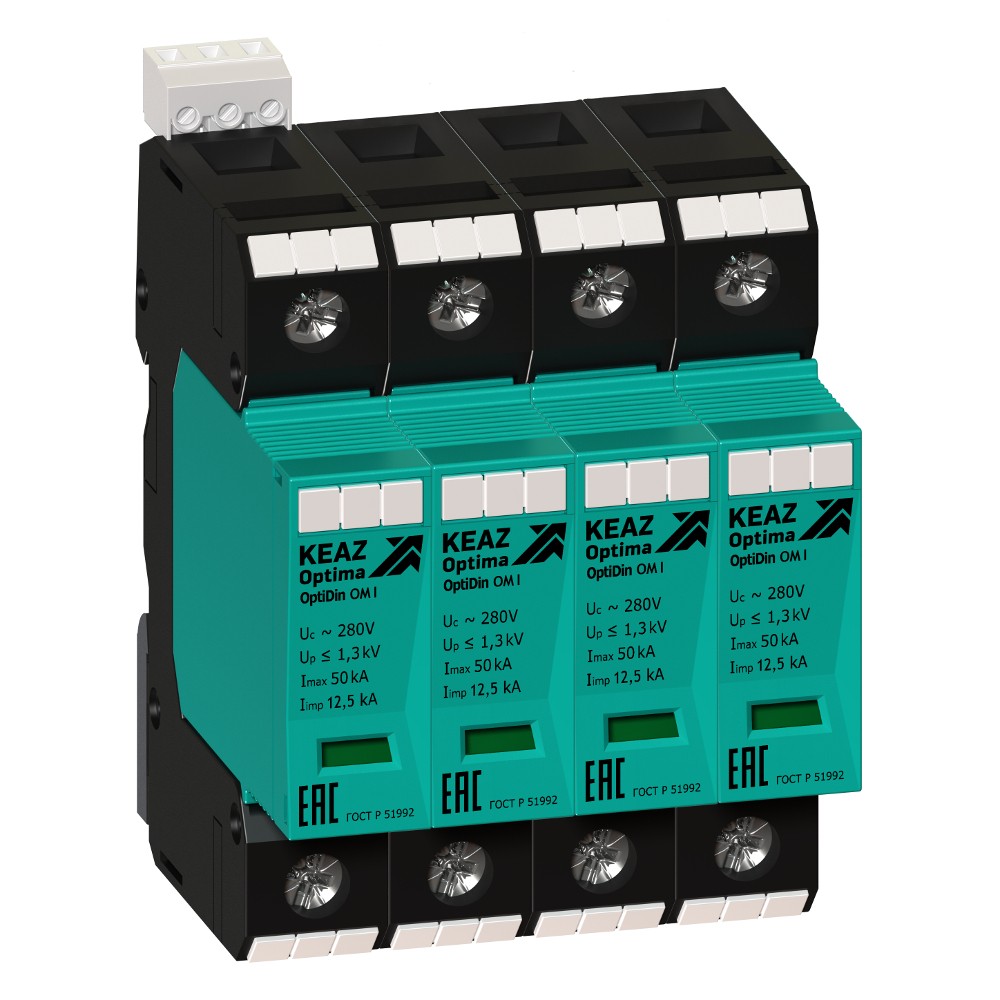

КЭАЗ OptiDin OM-I-4-280/12,5/RS Ограничитель импульсных перенапряжений (УЗИП)

Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 4P и трехфазной питающей сетью.

Характеристики:
Классификация
- Тип приёмки: ОТК

Габариты и материалы
- Габариты изделия: Ширина (мм): 70
- Габариты изделия: Высота (мм): 97
- Габариты изделия: Глубина (мм): 70,5

Электротехнические характеристики
- Тип полюсов: 4P
- Номинальное напряжение переменного тока Un (В): 230
- Максимальное длительное рабочее напряжение Uс (В): 280
- Максимальное длительное рабочее напряжение Uс (В) L/N: 280
- Защита от импульсных перенапряжений: да
- Максимальное длительное рабочее напряжение Uс (В) N/PE: 280
- Импульсный ток Iimp (10/350) (кА): 12,5
- Импульсный ток Iimp (10/350) (кА) L/N: 12,5
- Импульсный ток Iimp (10/350) (кА) N/PE: 12,5
- Максимальный ток разряда Imax (8/20) (кА): 50
- Максимальный ток разряда Imax (8/20) (кА) L/N: 50
- Максимальный ток разряда Imax (8/20) (кА) N/PE: 50
- Номинальный ток разряда In (8/20) (кА): 30
- Номинальный ток разряда In (8/20) (кА) L/N: 30
- Номинальный ток разряда In (8/20) (кА) N/PE: 30
- Уровень напряжения защиты Up (kВ): 1,3
- Уровень напряжения защиты Up (kВ) L/N: 1,3
- Уровень напряжения защиты Up (kВ) N/PE: 1,3
- Габарит: 4 модуля
- Частота тока (Гц): 50
- Род тока: AC
- Количество фаз питающей сети: 3
- Диапазон срабатывания при переменном напряжении (В): нет

Монтажные характеристики
- Способ крепления (монтажа): DIN-рейка
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 25
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Глубина монтажная (встраиваемая) (мм): 65

Эксплуатационные характеристики
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -40°С до +70°С

Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61643-11
- Класс испытаний: I + II + III
- Конфигурация системы заземления TN-C: нет
- Конфигурация системы заземления TN-S: да
- Конфигурация системы заземления TT: да
- Защищаемые проводники L/N: да
- Защищаемые проводники L/PE: да
- Защищаемые проводники L/PEN: нет
- Защищаемые проводники N/PE: нет
- С контактом удаленной сигнализации: да
- С индикатором состояния износа: да
- С функцией гашения остаточного тока: нет
- Тип оборудования: Ограничитель импульсных перенапряжений
