КЭАЗ 115398 РЕ19-39-31140-630А-Л-УХЛ3

КЭАЗ 115398 РЕ19-39-31140-630А-Л-УХЛ3 Разъединители на токи от 100А до 6300А

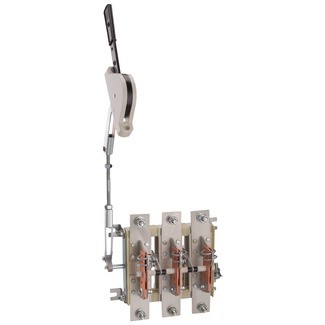

Разъединитель 3 полюсный на номинальный ток 630 А, где установлена несъемная рукоятка, а механическая износостойкость составляет 10000 циклов.

Классификация
- Тип приёмки: ОТК
- Тип изделия: Разъединитель

Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 630
- Частота тока (Гц): 50/60
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В): 1 000
- Номинальное рабочее напряжение постоянного тока Ue (В): 1 000
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 17
- Номинальный условный ток короткого замыкания Iq (кА): 32
- Число направлений коммутации: 1
- Номинальное напряжение изоляции Ui (В): 1 000
- Условный тепловой ток на открытом воздухе Ith (A): 630

Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 480
- Способ установки: стационарный с креплением на панели
- Расположение плоскости присоединения внешних проводников: параллельно
- Расположение рукоятки ручного привода: левое

Эксплуатационные характеристики
- Степень защиты (IP): IP00
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Категория применения IEC и номинальный ток: AC-20B. DC-20B
- Механическая износостойкость (циклов "ВО"): 10 000
- Гарантийный срок эксплуатации (лет): 3

Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-063-05758109-2012
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: нет
- Подходит для монтажа в горизонтальной плоскости: да
- Межполюсное расстояние (мм): 80
- Вид рукоятки: передняя смещенная
- Исполнение рукоятки: несъемная
- Наличие изоляционной плиты: нет
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
- Тип оборудования: Разъединитель
