КЭАЗ 233946 OptiMat D1600N-MR2-У3

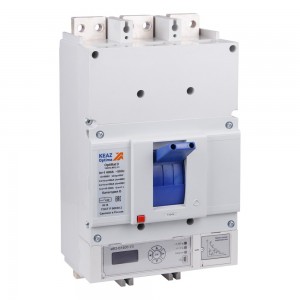

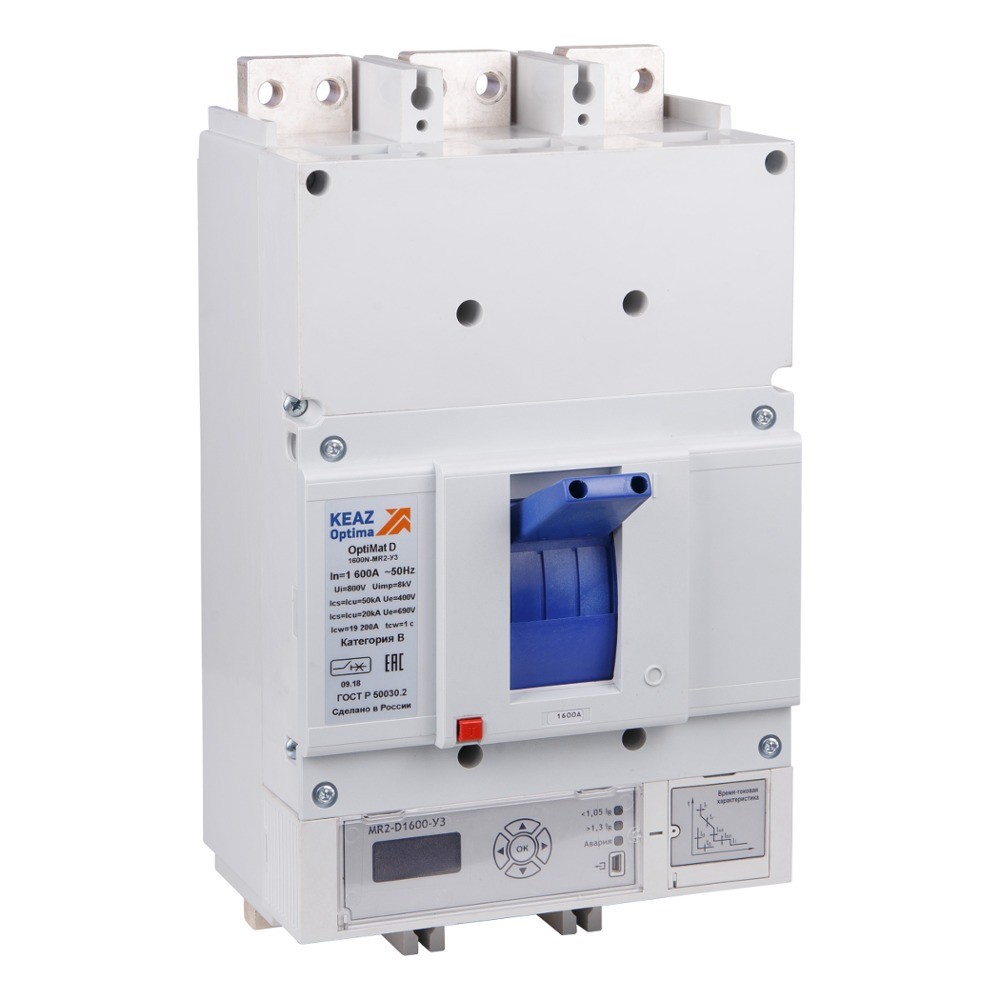

КЭАЗ 233946 OptiMat D1600N-MR2-У3 Выключатель автоматический

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А.

Классификация
- Тип приёмки: ОТК
- Тип изделия: Выключатель автоматический

Габариты и материалы
- Габариты изделия: Ширина (мм): 210
- Габариты изделия: Высота (мм): 378
- Габариты изделия: Глубина (мм): 206

Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 600
- Диапазон регулировки теплового расцепителя (А): 0,4-1In
- Частота тока (Гц): 50
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 20
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
мПредельная коммутационная способность переменного тока Icu (кА)2: 50
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 1,5-10In
- Рабочий диапазон сетевого напряжения (В): 24-690
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: электронный
- Номинальное напряжение изоляции Ui (В): 800
- Номинальное импульсное напряжение Uimp (кВ): 8
- С расцеплением под напряжением: да
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Тип расцепителя: MR2.0
- Контрольная температура (°С): 40
- Номинальный продолжительный ток Iu (А): 1 600
- Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 20
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
- Время номинально кратковременно выдерживаемого тока tcw (с): 1
- Номинальный кратковременно выдерживаемый ток Icw (А): 19 200
- Уставки рабочего тока расцепителя IR (А): 640;700;760;820;880;940;1000;1060;1120;1180;1240;1300;1360;1420;1480;1540;1600
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
- Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 19200
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;Мгн.
- Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF

Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 180
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный
- Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 50)
- Вид присоединяемых проводников: шина/провод
- Расположение рукоятки ручного привода: переднее
- Тип подключения: болтовое соединение
- Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP30
- Диапазон рабочих температур (˚С): от -40°С до +70°С
- Категория применения по селективности: селективный
- Рабочая высота, (м): 2 000
- Вибро-сейсмо стойкость: 9
- Комплексная защита от замыканий на землю: да
- Категория применения: B
- Включено в реестр промышленной продукции РФ: да

Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
- Тип элемента управления: рычажковый (перекидной рычаг)
- Вид рукоятки: центральная
- Возможность установки индикатора отключения: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): да
- Тип оборудования: Выключатель автоматический
