КЭАЗ 291466 OptiMat D630N-TM400-УХЛ3

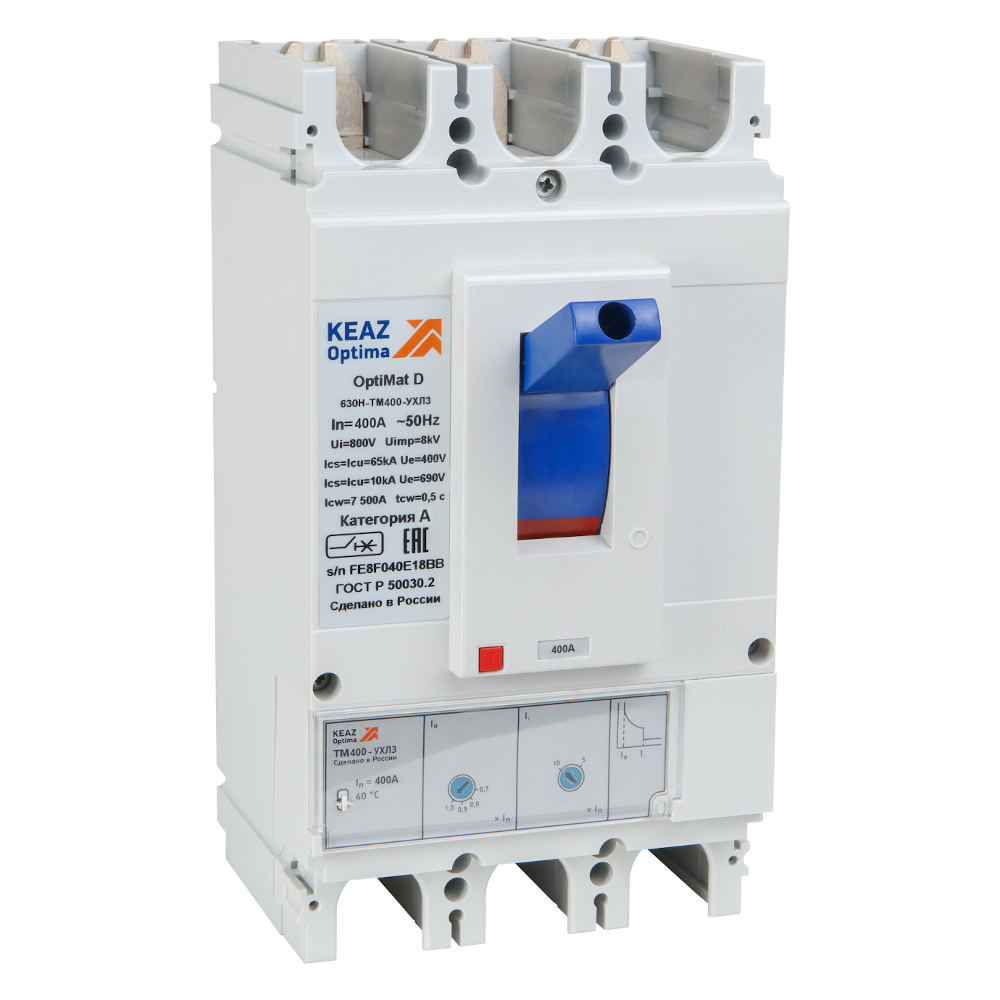

КЭАЗ 291466 OptiMat D630N-TM400-УХЛ3 Выключатель автоматический

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.

Классификация
- Тип приёмки: ОТК
- Тип изделия: Выключатель автоматический

Габариты и материалы
- Габариты изделия: Ширина (мм): 140
- Габариты изделия: Высота (мм): 256
- Габариты изделия: Глубина (мм): 167

Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 400
- Диапазон регулировки теплового расцепителя (А): 0,7-1In
- Частота тока (Гц): 50
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 40
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 5-10In
- Рабочий диапазон сетевого напряжения (В): 24-690
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: термомагнитный
- Номинальное напряжение изоляции Ui (В): 800
- Номинальное импульсное напряжение Uimp (кВ): 8
- С расцеплением под напряжением: да
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Тип расцепителя: TM
- Контрольная температура (°С): 40
- Номинальный продолжительный ток Iu (А): 400
- Диапазон краткосрочной задержки расцепителя короткого замыкания (с): без выдержки
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
- Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
- Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 40
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 8
- Механический счётчик циклов: нет
- Уставки рабочего тока расцепителя IR (А): 280;320;360;400
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): Мгн.
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 2000;4000

Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный
- Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
- Вид присоединяемых проводников: шина/провод
- Расположение рукоятки ручного привода: переднее
- Тип подключения: болтовое соединение
- Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP30
- Диапазон рабочих температур (˚С): от -60°С до +70°С
- Категория применения по селективности: неселективный
- Рабочая высота, (м): 2 000
- Вибро-сейсмо стойкость: 9
- Комплексная защита от замыканий на землю: нет
- Категория применения: A
- Включено в реестр промышленной продукции РФ: да

Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
- Тип элемента управления: рычажковый (перекидной рычаг)
- Межполюсное расстояние (мм): 45
- Вид рукоятки: центральная
- Возможность установки индикатора отключения: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): да
- Тип оборудования: Выключатель автоматический
