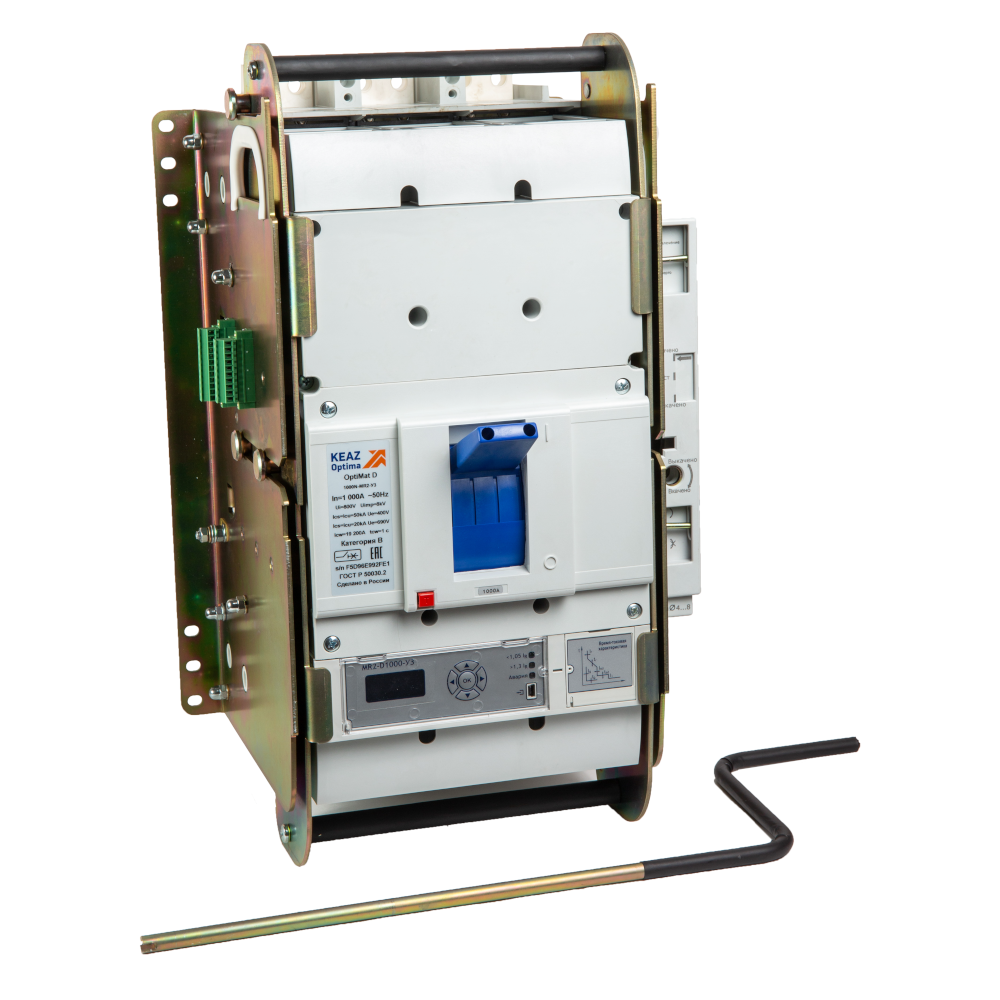

КЭАЗ 321644 OptiMat D1250H-D-MR2-У3

КЭАЗ 321644 OptiMat D1250H-D-MR2-У3 Выключатель автоматический

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1250 А.

Классификация
- Тип приёмки: ОТК
- Тип изделия: Выключатель автоматический

Габариты и материалы
- Габариты изделия: Ширина (мм): 296
- Габариты изделия: Высота (мм): 506
- Габариты изделия: Глубина (мм): 314

Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 250
- Диапазон регулировки теплового расцепителя (А): 0,4-1In
- Частота тока (Гц): 50
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 30
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
мПредельная коммутационная способность переменного тока Icu (кА)2: 85
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 1,5-10In
- Рабочий диапазон сетевого напряжения (В): 24-690
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: электронный
- Номинальное напряжение изоляции Ui (В): 800
- Номинальное импульсное напряжение Uimp (кВ): 8
- С расцеплением под напряжением: да
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Тип расцепителя: MR2.0
- Номинальный продолжительный ток Iu (А): 1 250
- Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 30
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
- Время номинально кратковременно выдерживаемого тока tcw (с): 1
- Номинальный кратковременно выдерживаемый ток Icw (А): 19 200
- Номинальный кратковременно выдерживаемый ток Icw (А): 19 200
- Уставки рабочего тока расцепителя IR (А): 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5; 1; 2; 4
- Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2; 4; 8; 16
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0; 0,082; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по току мгновенного срабатывания расцепителя Ii (А): 15000
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
- Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):
0,4;0,6;0,8;1;OFF

Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 180
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный
- Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 50)
- Вид присоединяемых проводников: шина/провод
- Расположение рукоятки ручного привода: переднее
- Тип подключения: болтовое соединение
- Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP30
- Диапазон рабочих температур (˚С): от -40°С до +70°С
- Категория применения по селективности: селективный
- Рабочая высота, (м): 2 000
- Вибро-сейсмо стойкость: 9
- Комплексная защита от замыканий на землю: да
- Категория применения: B
- Включено в реестр промышленной продукции РФ: да

Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-2
- Тип элемента управления: рычажковый (перекидной рычаг)
- Вид рукоятки: центральная
- Возможность установки индикатора отключения: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): да
- Тип оборудования: Выключатель автоматический
