КЭАЗ 366252 OptiMat A-1000-S1-3P-50-F-MR5.2-B-C2200-M2-P04-S2-06

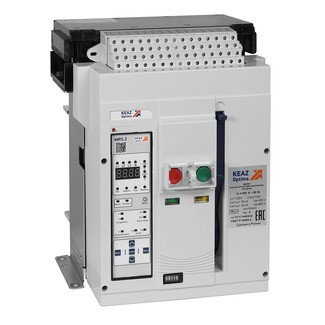

КЭАЗ OptiMat A-1000-S1-3P-50-F-MR5.2-B-C2200-M2-P04-S2-06 Выключатель автоматический

Воздушные автоматические выключатели OptiMat А производства КЭАЗ используются в качестве вводных и секционных аппаратов для первичного распределения электроэнергии в низковольтных установках. Они предназначены для защиты и нечастого включения электрического оборудования до 6300 A. Благодаря своей конструкции легко справляются с большими мощностями.

Преимущества:
- Высокая ПКС - 120 кА для V и VI габарита; 100 кА для IV габарита; 65, 85 кА для II габарита; 50 кА для I габарита
- В базовую комплектацию входят все необходимые аксессуары
- Удобство настройки параметров и контроля состояния сети с большим ЖК-дисплеем
- Высокая точность измерения основных параметров сети и ведения журнала событий
- Полностью селективны со всеми нижестоящими выключателями производства КЭАЗ
- Возможность встраивания в сети передачи данных с протоколами Modbus и RS485
- Возможность установки в неотапливаемых помещениях - работоспособность в диапазоне температур - от -25 до +40˚C
- Простой и безопасный монтаж аксессуаров за счет их модульной конструкции
- Износостойкость до 10000 циклов электрической коммутации – за счёт наличия серебряных контактов
- Гарантия 5 лет

Соответствует стандартам:ГОСТ Р 50030.2

Описание и характеристики
Классификация
- Тип приёмки: ОТК
- Тип изделия: Выключатель автоматический

Габариты и материалы
- Габариты изделия: Ширина (мм): 254
- Габариты изделия: Высота (мм): 320
- Габариты изделия: Глубина (мм): 254
- Типоразмер: S1-Первый габаритный размер

Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 000
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 400
- Предельная коммутационная способность переменного тока Icu (кА): 50
- Номинальное рабочее напряжение переменного тока Ue (В)2: 690
- Вспомогательные (свободные) контакты: 4С (переключающие)
- Наличие привода: 220V AC/DC
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 42
- Регулировка максимальных расцепителей тока: да
- Вид расцепителей: электронный
- Количество вспомогательных размыкающих контактов: 3
- Количество вспомогательных замыкающих контактов: 3
- Номинальное напряжение изоляции Ui (В): 1 000
- Номинальное импульсное напряжение Uimp (кВ): 12
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 42
- Тип расцепителя: MR5.2
- Номинальный продолжительный ток Iu (А): 1 000
- Номинальное напряжение питания цепи управления Us (В): 230V AC/DC
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 35
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
- Номинальный кратковременно выдерживаемый ток Icw (А): 42
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 42
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 35
- Механический счётчик циклов: да
- Катушка включения (В): 230V AC/220V DC
- Независимый расцепитель (В): 230V АС/220V DC
- Расцепитель минимального напряжения (В): Нет
- Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): от 0,4 до 1
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 15;30;60;120;240;360;480;960
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): от 1,5 до 15; Off
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1,0
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1,0
- Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): от 1In до 50кА; Off
- Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): от 0,2 до 1; Off
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1,0
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1,0

Монтажные характеристики
- Присоединение внешних проводников: заднее
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: выдвижной
- Вид присоединяемых проводников: шина

Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP20
- Категория применения по селективности: селективный
- Размер упаковочного ярлыка (для печати)(Не исп): 100х60

Дополнительные особенности
- Дополнительный расцепитель: нет
- Сигнализация положения выключателя в корзине: нет
- Наличие минимального расцепителя: нет
- Конденсаторный источник питания: нет
- Замок внутренней установки: нет
- Защитные шторки: нет
- Тип оборудования: Выключатель автоматический
- Второй независимый расцепитель: нет
- Контакт готовности к включению: да
- Блокировка кнопок ВКЛ/ОТКЛ навесным замком: да
