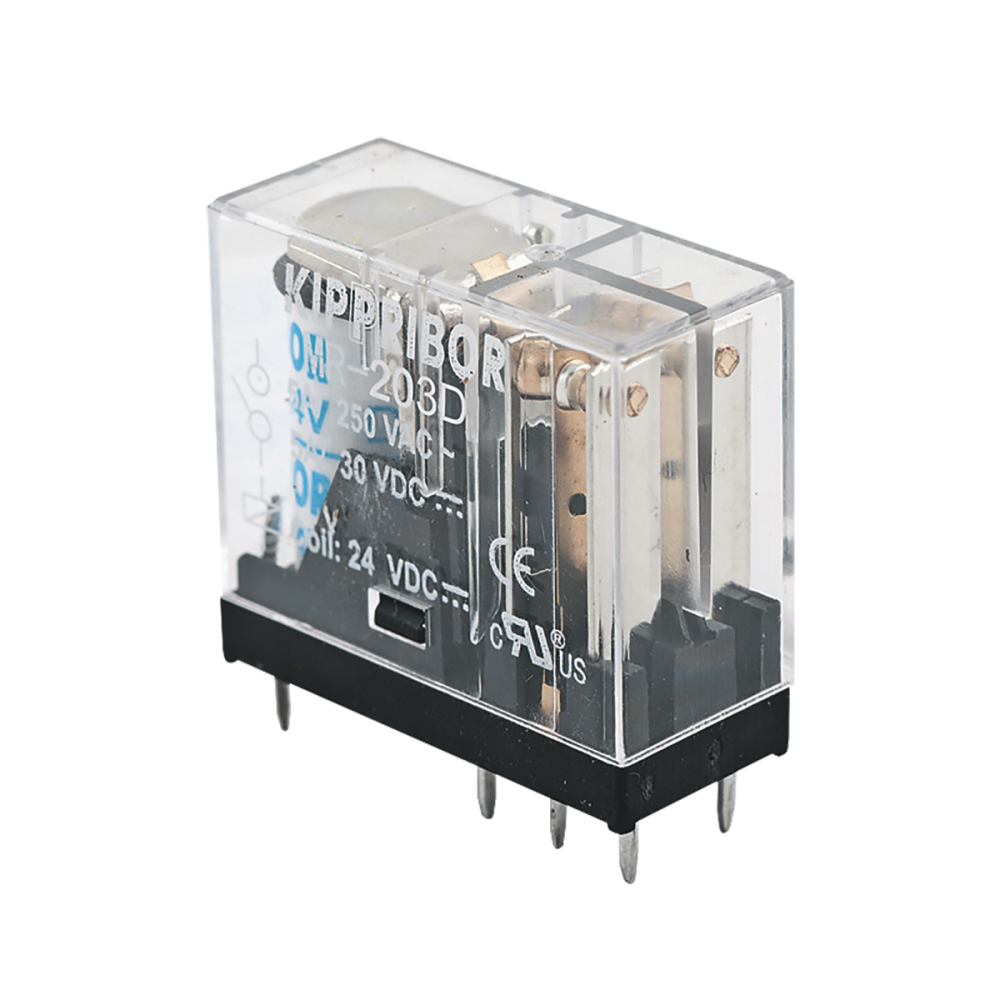

KIPPRIBOR MR-203.D

MR-203.D Реле промежуточное 2-конт., 24VDC, ток 5А

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Несмотря на свои миниатюрные размеры имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Монтируются как на DIN-рейку стандарта 35 мм при помощи монтажных колодок, так и на печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Преимущества промежуточных реле KIPPRIBOR серии MR:
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
- Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
- Монтаж на DIN-рейку или печатную плату.
- Ширина монтажной колодки – всего 16 мм.

Степень защиты промежуточных реле KIPPRIBOR серии MR:
- Корпус реле – IP40.
- Со стороны клемм – IР00.

Конструкция промежуточных реле серии MR позволяет осуществлять их монтаж двумя способами.

Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.

Непосредственная установка на печатную плату путем пайки.

Характеристики:
- Время включения (при UN) не более 20 мс
- Время выключения (при UN) не более 10 мс
- Диапазон рабочих температур -55…+70 °С
- Относительная влажность 35%…80% RH
- Атмосферное давление 86…106 кПа
- Ударопрочность 10g (длительность полуволны синусоиды ударного импульса 11 мс)
- Виброустойчивость 10…55 Гц (удвоенная амплитуда 1,0 мм)
- Масса не более 17 г
