ОВЕН ПЧВ1-22К-В (М01)

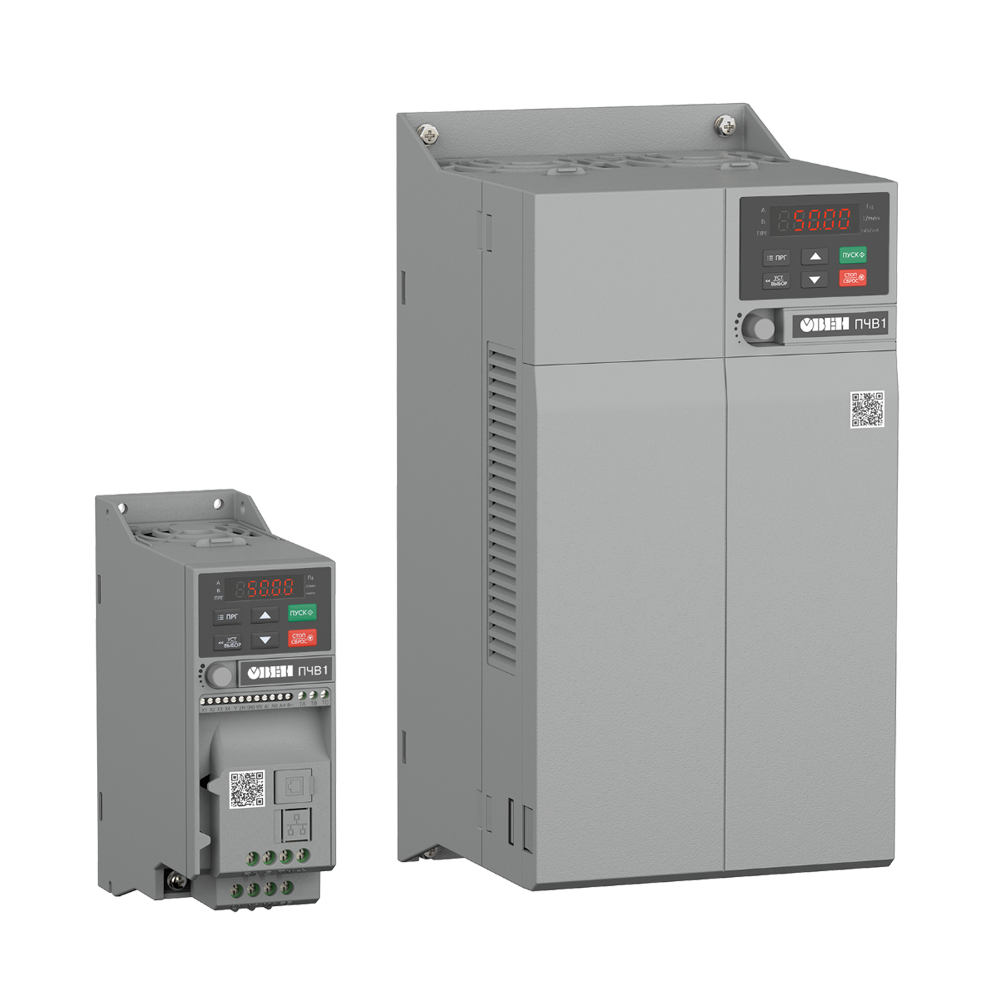

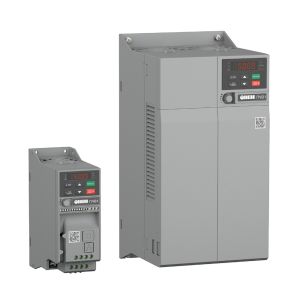

ОВЕН ПЧВ1-22К-В (М01) Преобразователь частоты

Обновлённая линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.

Основные особенности преобразователей
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Удобный монтаж вплотную без зазоров.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.

Основные функции преобразователей частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя.

Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
- Выходная частота до 600 Гц.
- Точность поддержания скорости до 0,5 % от фактической.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.

Технические характеристики
- Питающая сеть 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)
- Выходное напряжение 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт)

Выходная частота
- 0...600 Гц – при скалярном управлении
- 0...300 Гц – при векторном управлении

Режим управления
- Скалярное U/f с установкой трех точек
- SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)

Перегрузочная способность
- 1-фазные ПЧ: 150 % – 20 с, 180 % – 0,5 с
- 3-фазные ПЧ: 150 % – 60 с, 180 % – 5 с, 200 % – 0,5 с

Момент торможения через встроенный тормозной ключ
- 20 % без внешнего тормозного резистора
- 50…100 % с использованием внешнего тормозного резистора

- Локальная панель оператора Настройка, мониторинг параметров, отображение кода ошибки
- Интерфейс RS-485
- Цифровые входы 4 (сухой контакт)
- Аналоговые входы 1 (0/4…20 мА и 0…10 В)

Цифровые выходы
- 1 релейный (~240 В, 3 А – в AC и ~30 В, 5 А – в DC)
- 1 транзисторный (="24 В, 50 мА)

- Аналоговые выходы 1 (0…10 В, 0/4…20 мА)

Встроенные регуляторы
- ПИД-регулятор Встроенный
- ПЛК (программный автомат)

- Класс защиты корпуса IP20
- Диапазон рабочих температур -10…+50 ºС при влажности
