ОВЕН УЗД1-RS

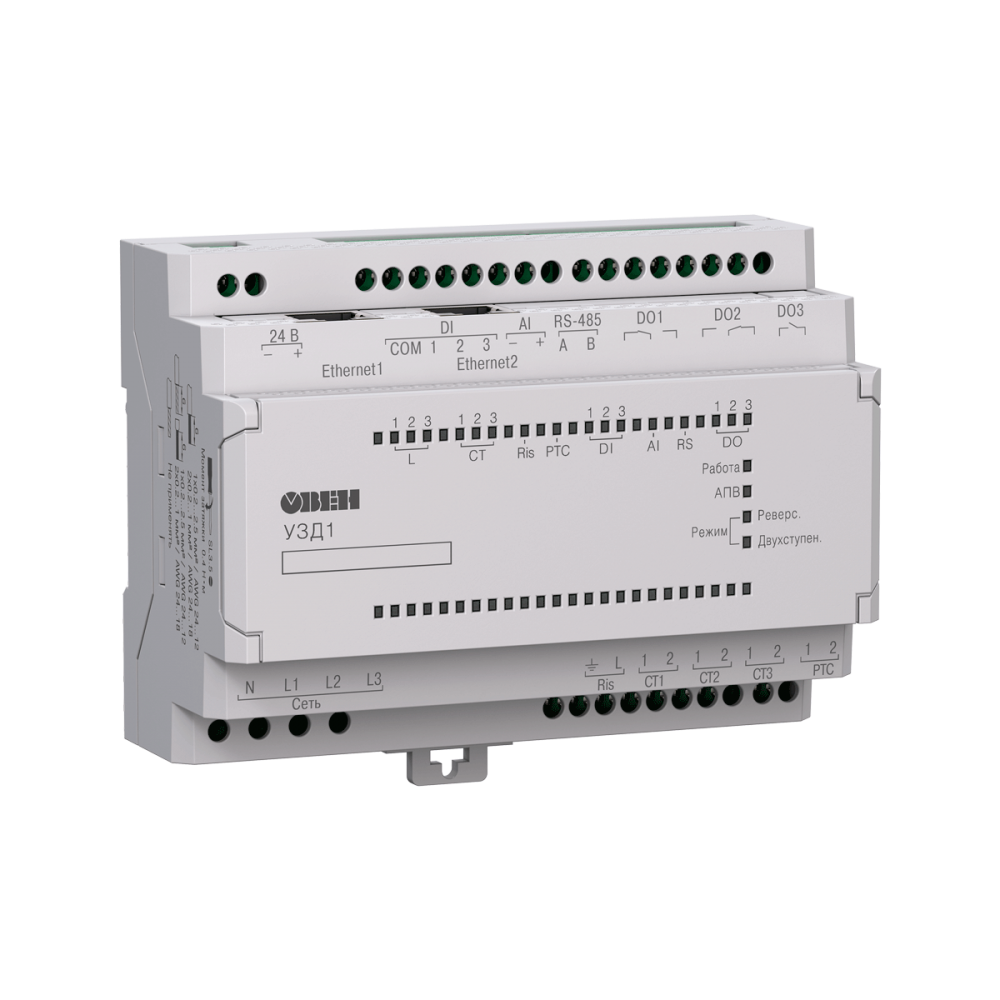

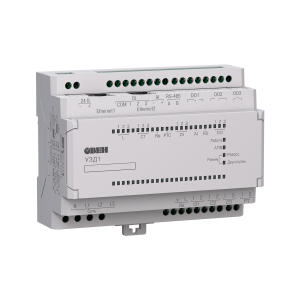

ОВЕН УЗД1-RS Устройство защиты двигателя

УЗД1 - это система защиты и управления двигателем, которая обеспечивает мгновенный мониторинг всех его параметров. Прибор позволяет производить пуск, реверс и останов электродвигателя путем управления внешними контакторами или другими устройствами для пуска двигателя.

Преимущества
- Быстрый ввод в эксплуатацию, за счет удобной настройки в OwenConfigurator через современные интерфейсы связи (RS/ETH/USB)
- Передача текущих параметров двигателя, позволяет предупредить аварийное состояние двигателя и его выход из строя (OwenCloud)
- Экономия места в шкафу благодаря объединению функционала нескольких устройств (токовое реле, реле напряжения, устройство контроля параметров сети)
- Режим двухступенчатого пуска позволит увеличить срок службы двигателя (схема звезда/треугольник и схема с добавочными резисторами)
- Возможность работы с самыми распространенными трансформаторами тока (номинальный ток вторичной обмотки 1А или 5А)

Применение
УЗД предназначен для защиты трехфазных асинхронных и синхронных двигателей. Эти типы двигателей чаще всего применяются в следующих типах установок:
Насосы Насосы
- Совместное применение позволяет обезопасить насос от «сухого хода» и других типов аварий, а также контролировать работу на удаленных объектах

Вентиляторы Вентиляторы
- УЗД1 сможет контролировать бесперебойную работу двигателя, что особенно важно для систем вентиляции

Конвейеры Конвейеры
- Прибор позволит избежать возможной перегрузки конвейерных линий, что снизит риск останова производственной линии

Дробилки, шнеки и мешалки Дробилки, шнеки и мешалки
- Прибор обеспечит защиту от аварий двигателя в тех задачах, где нагрузка меняется скачкообразно

Благодаря широкому распространению электродвигателей в промышленности УЗД1 может применяться абсолютно в любой отрасли:
- Горнодобывающая промышленность
- Нефтегазовая промышленность
- Водоснабжение и водоподготовка
- Металлургия
- Химическая промышленность
- Пищевая промышленность
- Бумажно-целлюлозная промышленность

Технические характеристики
Питание
- Напряжение питания цепи управления 3 × 400 В (+10/-15 %)
- Частота питающего напряжения 50(±3), 60(±3) Гц
- Напряжение ВИП 24 (±4) В
- Максимальный ток ВИП 40 мА

Измерение параметров
Напряжение
- Фазного 50..300 В
- Линейного 80..500 В

Ток
- Измерения RMS тока 0…5 А*
- Номинальный вторичный ток ТТ 1 А или 5 А
- Диапазон измерения частоты первой гармоники сетевого напряжения 47..63 Гц
