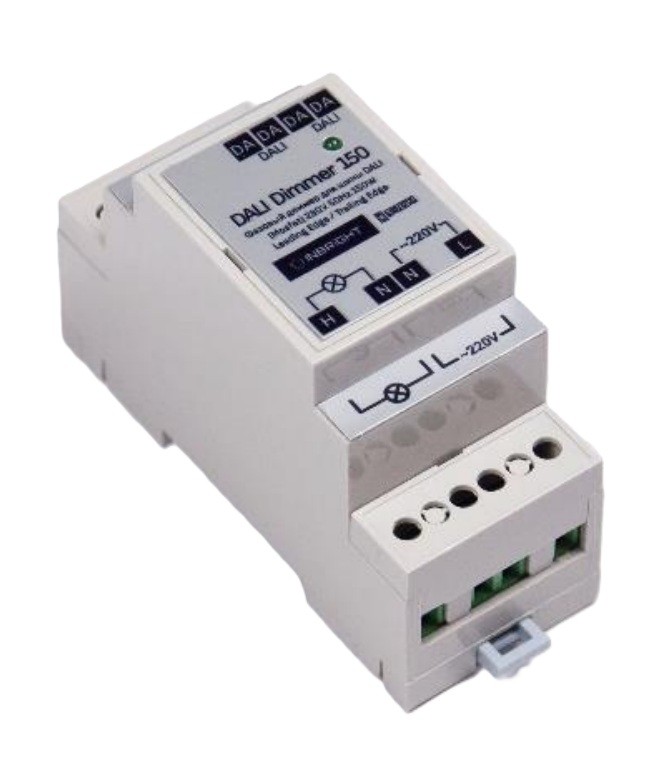

INBRIGHT DAPD-230-150-MS-DIN2

DAPD-230-150-MS-DIN2 Диммер 230VAC, 50Hz, 150W, Mosfet (Leading/Trailing), отключаемый снаббер, корпус на Din-рейку 2 юнита

Фазовые диммеры DALI (DALI Phase Dimmers) или диммеры Triac/Mosfet предназначены для управления яркостью традиционных ламп накаливания, яркостью светодиодного диммируемого освещения или мощностью, подаваемой на другие нагрузки, рассчитанные на переменное напряжение 230В 50Гц. Устройство управляется в соответствии со стандартом IEC62386-102.

Наши Triac/Mosfet диммеры DALI идеально подходят для жилых, коммерческих и промышленных объектов, а их надежность и простота интеграции делают их востребованным решением для современного умного освещения.

Принцип работы
Регулировка выходной мощности реализована на базе фазового регулирования по нарастающему фронту сетевого напряжения (leading edge dimmer) или спадающему фронту (trailing edge dimmer). Такой функционал позволяет подстроить оптимальный режим работы под различные нагрузки. Управляющим элементом является высоковольтный полевой транзистор (MOSFET). Регулировка мощности заключается в отключении выхода на определенном участке каждого полупериода.

Так же, настраивается функция зависимости выходного уровня от заданного (кривая диммирования): линейная или логарифмическая.

Устройство имеет комбинированный источник питания, т.е. питание осуществляется как с шины DALI, так и от сетевого напряжения. Диммер будет доступным даже при отсутствии напряжения 230В и возможна аварийная сигнализация об этом состоянии на центральный контроллер.

Конструкция
Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и интерфейса. Крепление осуществляется на монтажную DIN-рейку ТН35 шириной 35 мм (ГОСТ Р МЭК 60715 — 2003).

Характеристики:
- Протокол управления IEC62386-102
- Напряжение питания сети ≈180…265В
- Частота переменного тока сети 45…55Гц
- Потребляемый ток по шине DALI 1,7мА
- Гальваническая изоляция 3,75кВ
- Цвет Светло-серый
- Силовой элемент Mosfet
- Режим диммирования Передний фронт / Задний фронт
- Кривая диммирования Линейная / Логарифмическая

Отключаемый снаббер
- DAPD-230-150-MS-DIN2 Да
- DAPD-230-300-M-DIN2 Нет
- DAPD-230-350-M-DIN3 Нет
- DAPD-230-500-M-DIN3 Нет
- DAPD-230-600-M-DIN3 Нет
- DAPD-230-800-M-DIN3 Нет
- DAPD-230-900-M-DIN3 Нет
- DAPD-230-900-M-DIN4 Нет

Выходная мощность
- DAPD-230-150-MS-DIN2 до 150W
- DAPD-230-250-MS-DIN3 до 250W
- DAPD-230-300-M-DIN2 до 300W
- DAPD-230-350-M-DIN3 до 350W
- DAPD-230-500-M-DIN3 до 500W
- DAPD-230-600-M-DIN3 до 600W
- DAPD-230-800-M-DIN3 до 800W
- DAPD-230-900-M-DIN3 до 900W
- DAPD-230-900-M-DIN4 до 900W

Габаритные размеры Форм-фактор
- DAPD-230-150-MS-DIN2 36.3 x 90.2 x 57.5 На DIN-рейку, 2 юнита
- DAPD-230-300-M-DIN2 36.3 x 90.2 x 57.5 На DIN-рейку, 2 юнита
- DAPD-230-350-M-DIN3 53.3 x 90.2 x 57.5 На DIN-рейку, 3 юнита
- DAPD-230-500-M-DIN3 53.3 x 90.2 x 57.5 На DIN-рейку, 3 юнита
- DAPD-230-600-M-DIN3 53.3 x 90.2 x 57.5 На DIN-рейку, 3 юнита
- DAPD-230-800-M-DIN3 53.3 x 90.2 x 57.5 На DIN-рейку, 3 юнита
- DAPD-230-900-M-DIN3 53.3 x 90.2 x 57.5 На DIN-рейку, 3 юнита
- DAPD-230-900-M-DIN4 71 x 90.2 x 57.5 На DIN-рейку, 4 юнита
