INBRIGHT DAREL-250-16-1CH-BI-OD

DAREL-250-16-1CH-BI-OD Реле DALI 250 вольт, 16 ампер, 1 канал, бистабильное реле, влагозащищенное исполнение с выведенными кабелями

Реле предназначено для коммутации любого типа нагрузки.

Реле DALI — это устройство, которое расширяет функциональные возможности системы умного освещения.

Основная функция RELAY DALI — это простое управление на включение и выключение, но в умной системе, его легко настроить на управление устройствами по расписанию или с помощью различных датчиков.

Благодаря высокому качеству и надежности, реле DALI от INBRIGHT подходят для использования в жилых, коммерческих и промышленных объектах.

Бистабильное реле (DALI Relay Bistable) обычно используется для управления освещением, когда требуется сохранить последнее состояние освещения после отключения питания. Чтобы свет оставался включенным в комнате после выключения и включения питания, можно использовать это устройство.

Принцип работы
В устройстве установлено бистабильное реле. Такое реле сохраняет одно из двух устойчивых состояний вне зависимости от питания. Реле потребляет напряжение только в момент переключения. За счёт использования такого реле устройство питается только от шины DALI. После включения устройству требуется до 30 сек для зарядки внутреннего конденсатора, от которого будет питаться схема управления реле. Устройство управляется стандартными командами по шине DALI. При уровне 0 контакты реле разомкнуты, при уровне >0 замкнуты.

Конструкция

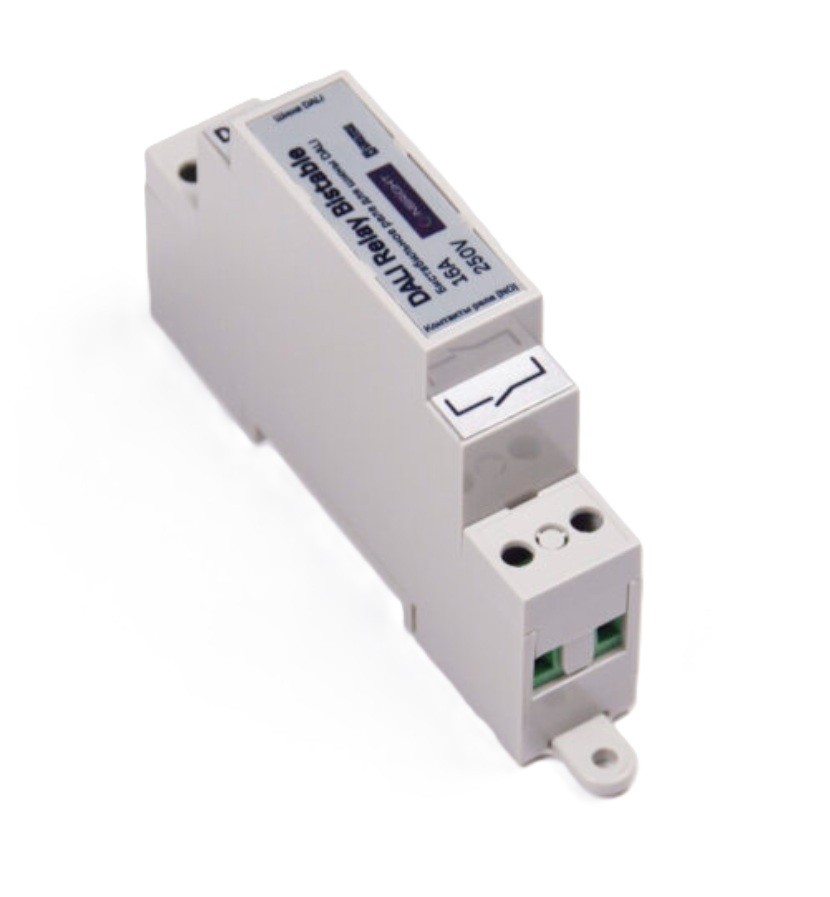

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и интерфейса. Крепление осуществляется на монтажную DIN-рейку ТН35 шириной 35 мм (ГОСТ Р МЭК 60715 — 2003).

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 1,5мм2.

Характеристики:
- Протокол управления IEC62386-102
- Потребляемый ток по шине DALI 1,7мА
- Напряжение коммутации ≈180…265В
- Ток коммутации 16А
- Гальваническая изоляция 3,75кВ
- Цвет Светло-серый

Габаритные размеры Форм-фактор
- DAREL-250-16-1CH-BI-DIN1 18.1 x 90.2 x 57.5 На DIN-рейку, 1 юнит
- DAREL-250-16-1CH-BI-OD влагозащищенное исполнение с выведенными кабелями
