MEYERTEC MTB2-BAF21

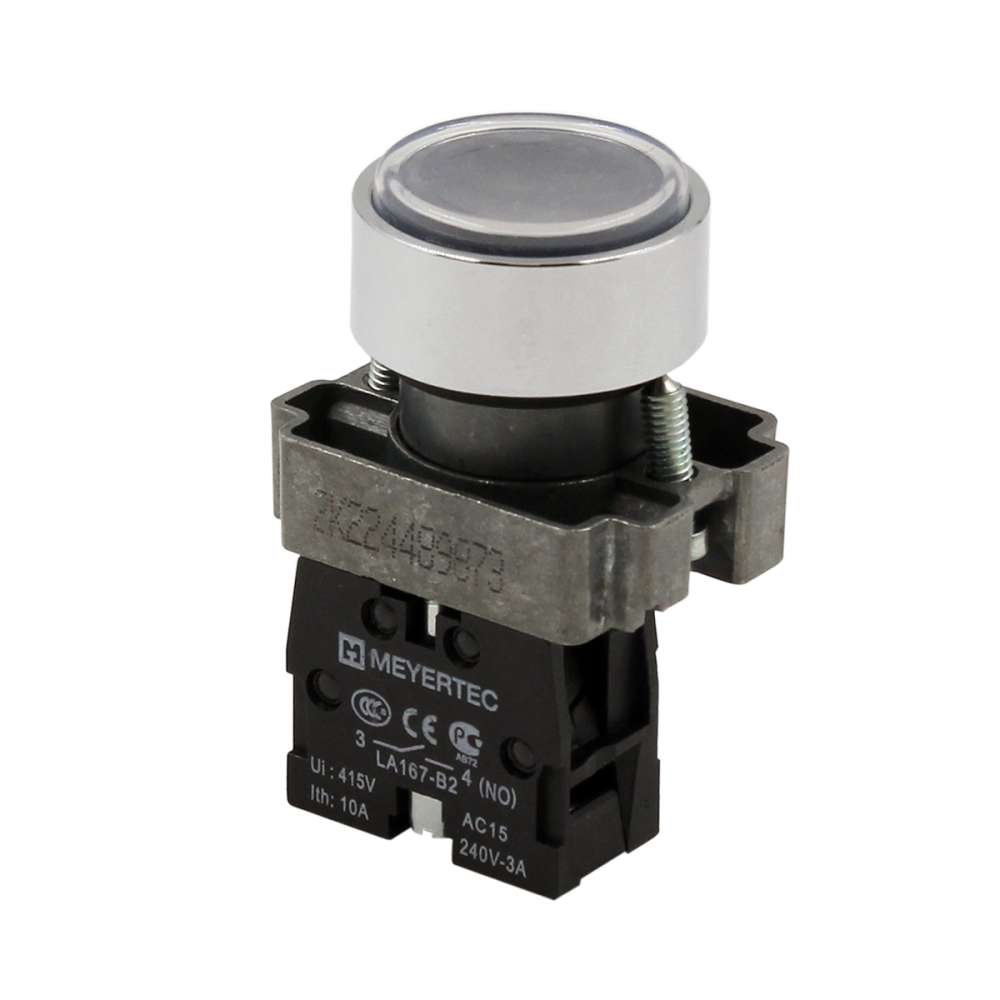

MTB2-BAF21 Кнопка плоская черная, 1NO, IP67, металл

Кнопки MTB2-BAF21 со степенью защиты IP67 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении с ударопрочностью IK07.

Степень защиты IP67 используется для работы в неблагоприятных условиях с нестабильной температурно-влажностной средой, для которой характерны: водяные пары, конденсирующаяся влага, пыль.

Устройства в металлическом исполнении MTB2-B IP67 предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Для установки устройств управления в металлическом исполнении в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.

Преимущества
- Степень защиты IP67.
- Высокая ударопрочность IK07.
- Блок-контакты в ряд – 2 (макс. до 6).
- Высокая механическая износостойкость до 3x1000000 нажатий.
- Коммутационный ток 10 А.
- Возможность совместного использования с корпусами кнопочных постов (необходимо самостоятельно предусмотреть заземление металлической части кнопки).

Характеристики:
- Степень защиты фронтальной стороны в смонтированном положении (с лицевой стороны) IP67
- Степень защиты со стороны блок-контактов IP20
- Степень ударопрочности IK07
- Установочный диаметр 22 мм
- Температурный диапазон Эксплуатация: от -25 °C до +55 °C
- Хранение: от -40 °C до +70 °C
- Влажность до 90 %, без образования конденсата
- Предельная высота, не более 2000 м
- Вибростойкость (при частоте 10…50 Гц) 15 g
- Номинальный ток термической стойкости (Ith) 10 А
- Номинальное напряжение изоляции (Ui) 415 В
Усилие нажатия кнопки:
- с 1 NO контактом 10 Н
- с 1 NC контактом 8 Н
Усилие нажатия кнопки от дополнительно установленного блок-контакта:
- с 1 NO контактом 0,8 Н
- с 1 NC контактом 0,6 Н
- Размер и тип подключаемых проводов:
- минимальные значения 1×0,5 мм2 (20 AWG) жесткий или мягкий
- максимальные значения 2×1,5 мм2 (16 AWG) с кабельным наконечником, 1×2,5 мм2 (14 AWG) без кабельного наконечника
- Механическая износостойкость 3x1000000 циклов
- Момент затяжки винтового зажима 1 Нм
- Толщина стенки шкафа 1~5 мм
