MEYERTEC MTB2-EDZ114

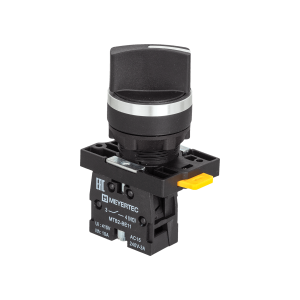

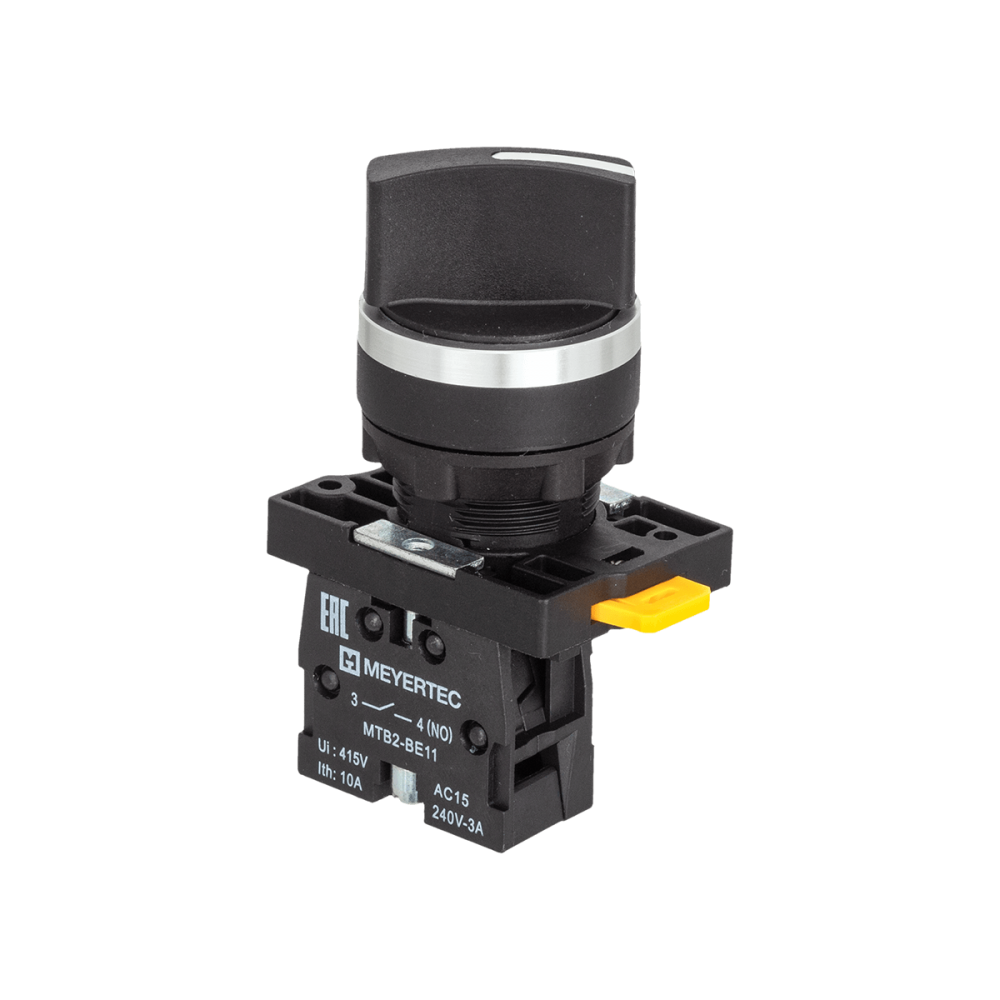

MTB2-EDZ114 Переключатель на 2 положения с возвратом, короткая ручка, 1NO, IP54, пластик

Переключатели MTB2-EDZ114 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.

Устройства поставляются в сборе - головка и основание с блок-контактом. Модульная конструкция позволяет расширять контактную группу до 6 блок-контактов.

Преимущества
- Удобная фиксация головки кнопки в панели электрощита
- Установка в панели толщиной до 6 мм
- Степень защиты IP54
- Монтаж основания с блок-контактом простым защелкиванием
- Разборная конструкция за счёт фиксатора

Характеристики:
- Степень защиты IP40 для двойных кнопок, IP54 для остальных кнопок и переключателей
- Влажность до 90 %, без конденсата

Температурный диапазон
- Эксплуатация: от -25 °C до +55 °C
- Хранение: от -40 °C до +70 °C

- Напряжение питания 24AC/DC - 220В AC/DC
- Диапазон рабочего напряжения 0.85 Un ≤ Un ≤ 1.1Un
- Материал Корпус PBT, контакты AgNi

Вибростойкость
- Грибовидная 60 мм кнопка: 8 g
- Остальные кнопки и переключатели: 15 g

Механическая износостойкость
- Головка грибовидной кнопки: 300 000 циклов
- Остальные головки кнопок и переключателей: 3 000 000 циклов

- Номинальный ток термической стойкости (Ith) 10А
- Номинальное напряжение изоляции (Ui) 415В
- Тип контактной группы Нормально-закрытый NС, нормально- открытый NO
- Подключение проводников Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2 (16AWG) или 1×2.5 мм2 (14AWG)
- Защита цепи от короткого замыкания Использование плавкого предохранителя 10 А
