MEYERTEC MTB4-BA31

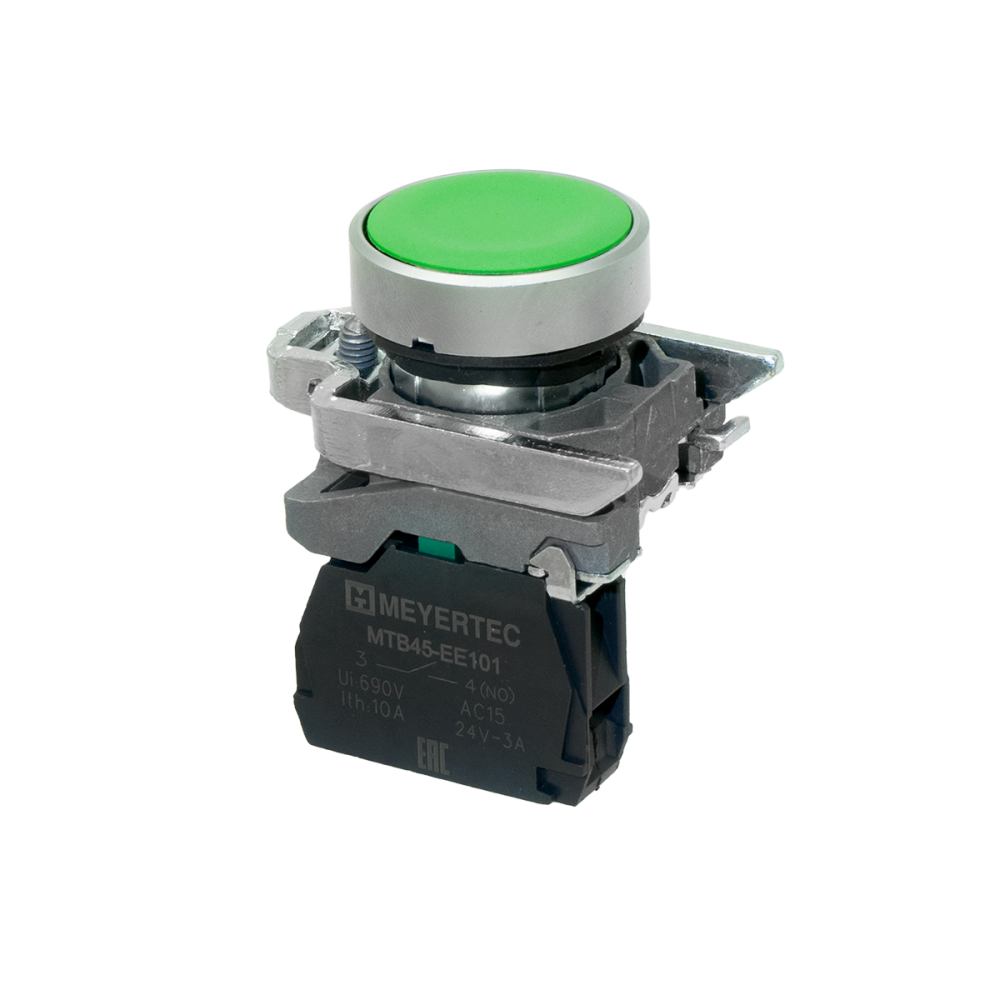

MTB4-BA31 Кнопка плоская зеленая, 1NO, IP65, металл

Кнопка MTB4-BA31 (в сборе) предназначена для коммутации цепей управления и для включения/отключения релейно-контакторной аппаратуры. Может использоваться для ручного запуска электрических приборов и машин с выбором режима работы и способов управления систем контроля, сигнализации и регистрации.

Кнопка для шкафа управления серии MTB4 с установочным диаметром 22 мм применяется в электрических цепях с переменным (до 690 В)/постоянным (до 400 В) напряжением и частотой тока 50/60 Гц.

Преимущества и особенности серии MTB4
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Повышенная стойкость металлической головки кнопки к коррозии за счет анодирования.
- Расширяемая контактная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
- Компактный LED-модуль устанавливается в один ряд с блок-контактами.
- Наличие кнопок со степенью защиты IP66 – 5 цветов.
- Высокая механическая износостойкость (до 3 000 000 нажатий).
- Наличие инструкции по установке в каждой индивидуальной упаковке.
- Модульная серия MTB4 поставляется как в сборе (головка и основание с блок-контактами), так и отдельно компонентами. Предназначена для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Для установки устройств управления серии MTB4 в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.

Характеристики:
- Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) IP65
- Степень защиты со стороны блок-контактов IP20
- Степень ударопрочности по ГОСТ EN IEC 62262 IK07
- Установочный диаметр 22 мм

Температурный диапазон
- Эксплуатация: от -25 °C до +55 °C
- Хранение: от -40 °C до +70 °C

- Влажность до 90 %, без образования конденсата
- Предельная высота, не более 2000 м
- Вибростойкость (при частоте 10–50 Гц) 15 g
- Номинальный ток термической стойкости (Ith) 10 А
- Номинальное напряжение изоляции (Ui) 690 В

Усилие нажатия кнопки:
- с 1 NO контактом 10 Н
- с 1 NC контактом 8 Н

Усилие нажатия кнопки от дополнительно установленного блок-контакта:
- с 1 NO контактом 0,8 Н
- с 1 NC контактом 0,6 Н

Размер и тип подключаемых проводов:
- минимальные значения 1 × 0,5 мм2 (20 AWG) жесткий или мягкий
- максимальные значения 2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника

Механическая износостойкость
- головка грибовидной кнопки: 3 × 10⁵ циклов
- головки переключателей с подсветкой 1 x 10⁵ циклов
- остальные головки кнопок и переключателей 3 x 10⁶ циклов
- Электрический срок службы 1 x 10⁵ циклов при переменном напряжении

Материал изготовления:
- головка Сплав на основе цинка с анодированным покрытием;
- толкатель РВТ (полибутилентерефталат)
- основание Сплав цинка
- контакты Сплав серебра и никеля
- корпус блок-контактов РВТ (полибутилентерефталат)
- Толщина стенки шкафа 1...6 мм
- Ремонтопригодность Неремонтопригодны
- Комплектация изделия Изделие в сборе и по компонентам

Категории нагрузок
- Категории применения АС-15, DС-13
- Средняя частота коммутаций 3600 цикл/час
- Коэффициент загрузки 0,5
- Частота переменного тока 50...60 Гц
