MEYERTEC MTB5-AA31521

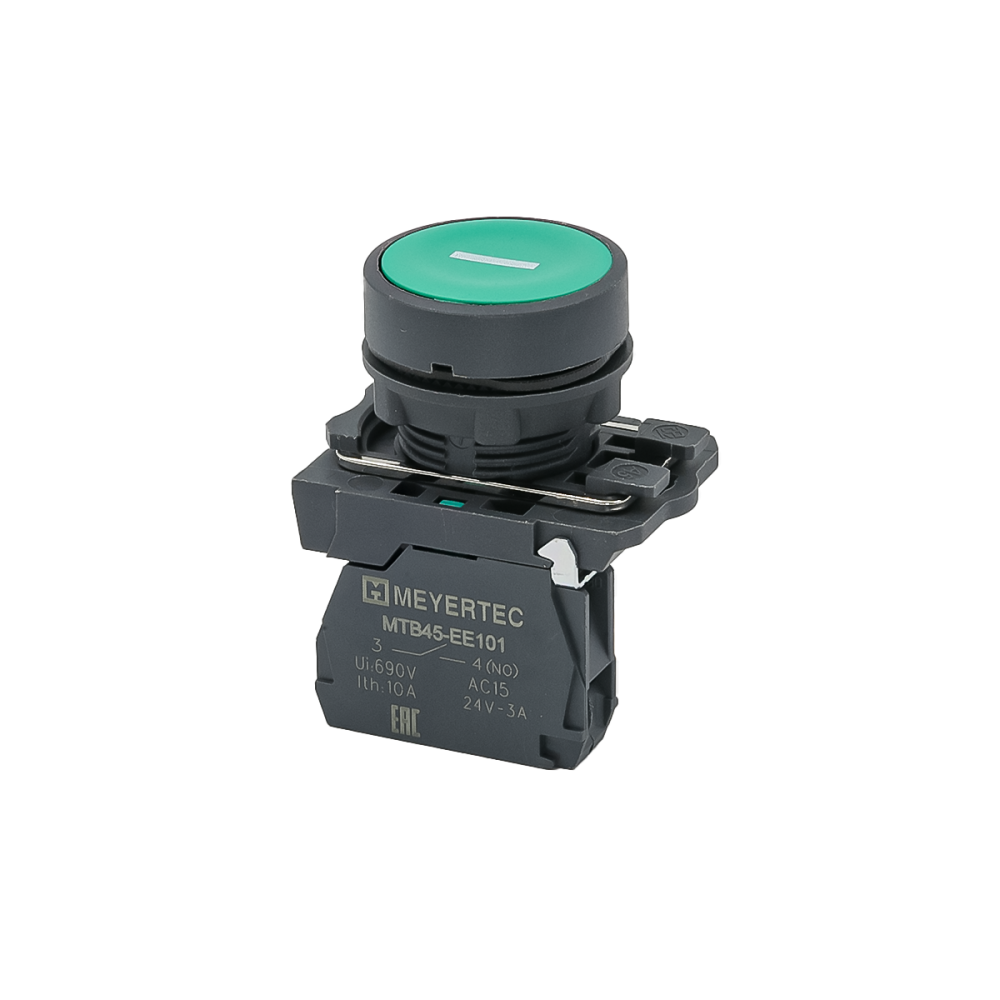

MTB5-AA31521 Кнопка плоская зеленая, маркировка "I", 1NO, IP65, пластик

Кнопка для шкафа управления MTB5-AA31521 (в сборе) предназначена для коммутации цепей управления и сигнализации, применяется в электрических цепях с переменным (до 690 В) или постоянным (до 400 В) напряжением и частотой тока 50/60 Гц. Устройства этой серии устанавливаются в шкафах автоматизации технологических процессов, шкафах управления конвейерными и упаковочными линиями, системах автоматики и диспетчеризации противоаварийной защиты, электрораспределительных щитах и других устройствах.

Преимущества серии MTB5
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Высокая степень ударопрочности IK07.
- Расширяемая монтажная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
- Компактный LED-модуль устанавливается в один ряд с блок-контактами и не увеличивает их монтажную глубину (для кнопок и переключателей с подсветкой).
- Высокая механическая износостойкость (до 3 000 000 нажатий).
- Головка кнопки выполнена из ПБТ (полибутилентерефталат), который обладает высокой механической прочностью и жесткостью.
- Наличие инструкции по установке в каждой индивидуальной упаковке.

Модульная серия MTB5 поставляется в сборе (головка и основание с блок-контактами) и предназначена для установки в пластиковые, металлические, стекловолоконные оболочки со степенью защиты до IP65. Рекомендована для установки в корпуса пластиковых кнопочных постов.

Характеристики:
- Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) IP65
- Степень защиты со стороны блок-контактов IP20
- Степень ударопрочности по ГОСТ EN IEC 62262 IK07
- Установочный диаметр 22 мм

Температурный диапазон
- Эксплуатация: от -25 до +55 °C
- Хранение: от -40 до +70 °C
- Влажность до 90 %, без образования конденсата
- Предельная высота, не более 2000 м
- Вибростойкость (при частоте 10–50 Гц) 15 g
- Номинальный ток термической стойкости (Ith)

10 А
Номинальное напряжение изоляции (Ui) 690 В

Усилие нажатия кнопки:
- с 1 NO контактом 10 Н
- с 1 NC контактом 8 Н

Усилие нажатия кнопки от дополнительно установленного блок-контакта: 0,8 Н
- с 1 NO контактом 0,8 Н
- с 1 NC контактом 0,6 Н

Размер и тип подключаемых проводов:
- минимальные значения 1 × 0,5 мм2 (20 AWG) жесткий или мягкий
- максимальные значения 2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника

Механическая износостойкость
- головка грибовидной кнопки: 3 × 10⁵ циклов
- головки переключателей с подсветкой 1 × 10⁵ циклов
- остальные головки кнопок и переключателей 3 × 10⁶ циклов
- Электрический срок службы 1 × 10⁵ циклов при переменном напряжении

Материал изготовления:
- головка РВТ (полибутилентерефталат)
- толкатель РВТ (полибутилентерефталат)
- основание РВТ (полибутилентерефталат)
- cкоба фиксации Металл
- контакты Сплав серебра и никеля
- корпус блок-контактов РВТ (полибутилентерефталат)
- Момент затяжки 0,8 Н·м (максимум 1,2 Н·м)
- Толщина стенки шкафа 1...6 мм
- Ремонтопригодность Неремонтопригодны
- Комплектация изделия Изделие в сборе

Категории нагрузок
- Категории применения АС-15, DС-13
- Средняя частота коммутаций 3600 цикл/час
- Коэффициент загрузки 0,5
- Частота переменного тока 50...60 Гц

Характеристики модуля подсветки
- Номинальное напряжение 220 В AC/DC или 24 В AC/DC
- Срок службы ≥ 30 000 часов
- Цвет светодиода Белый, зеленый, красный, желтый, синий
