MEYERTEC MTB5-PA34

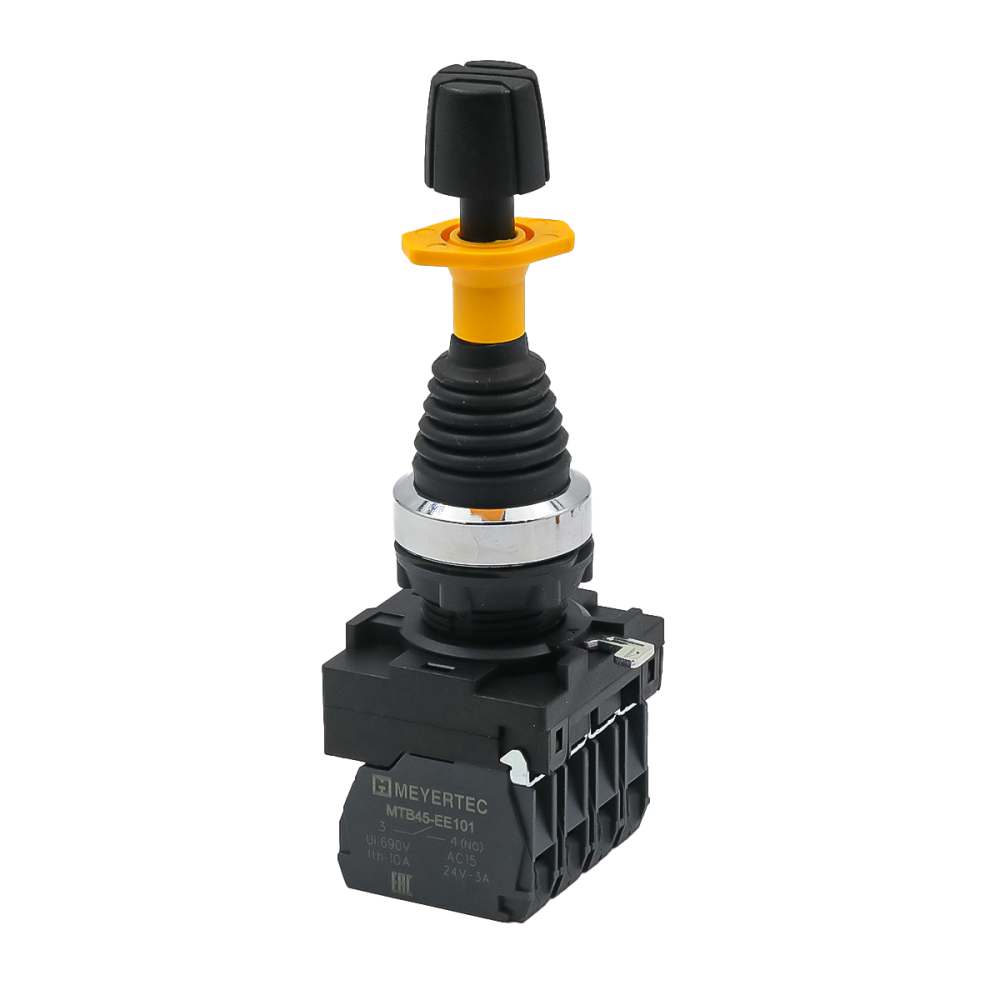

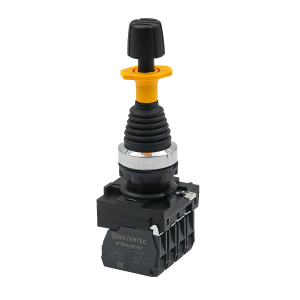

MTB5-PA34 Джойстик в сборе, 4NO, 4 положения с фиксацией и блокировкой

Промышленный джойстик MTB5-PA34 (в сборе) применяется:
- для управления перемещением подвижных элементов промышленного оборудования;
- для выполнения пуска и остановки приводов двигателей как с релейно-контакторной системой управления, так и с применением частотных преобразователей.

Джойстики обеспечивают высокую скорость выполнения операции, когда оператору требуется тщательный контроль над системой с ручным управлением.

Преимущества
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Широкие функциональные возможности: 2 или 4 направления, включая операции фиксации, возврата и блокировки, которая обеспечивает защиту от случайного нажатия.
- Компактный размер: монтажная глубина устройства с 4 блок-контактами составляет 48 мм.
- Расширяемая контактная группа: максимально 3 ряда по 4 шт.
- Удобный монтаж основания с блок-контактами простым защелкиванием.
- Удобный демонтаж основания с блок-контактами с помощью специального рычажного фиксатора (без инструмента).
- Высокая механическая износостойкость - более 300 000 циклов.

Сферы применения: машиностроение, целлюлозно-бумажная, пищевая промышленность, строительная техника, робототехника и др.

Характеристики:
- Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) IP65
- Степень защиты со стороны блок-контактов IP20
- Степень ударопрочности по ГОСТ EN IEC 62262 IK07
- Установочный диаметр 22 мм

Температурный диапазон
- Эксплуатация: от -25 °C до +55 °C
- Хранение: от -40 °C до +70 °C

- Влажность до 90 %, без образования конденсата
- Предельная высота, не более 2000 м
- Вибростойкость (при частоте 10–50 Гц) 15 g
- Номинальный ток термической стойкости (Ith) 10 А
- Номинальное напряжение изоляции (Ui) 690 В

Размер и тип подключаемых проводов:
- минимальные значения 1 × 0,5 мм2 (20 AWG) жесткий или мягкий
- максимальные значения 2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника

- Механическая износостойкость 3 x 10⁵ циклов
- Электрический срок службы 1 x 10⁵ циклов при переменном напряжении

Материал изготовления:
- головка РВТ (полибутилентерефталат) + резина + металл
- основание РВТ (полибутилентерефталат)
- механизм фиксации Металл
- контакты Сплав серебра и никеля;
- корпус блок контактов РВТ (полибутилентерефталат)

- Момент затяжки 0,8 Н·м (максимум 1,2 Н·м)
- Толщина стенки шкафа 1...6 мм
- Ремонтопригодность Неремонтопригодны
- Комплектация изделия Изделие в сборе
