ВИСАТ-СЕРВИС СРК-М2-AF

СРК-М2-AF Модуль адаптерный

Модуль СРК-М2-AF предназначен для подключения и управления кондиционерами Daikin серии Split, Sky, VRV, Fancoil, произведенных в Малайзии с разъемом CN_WIR (другие названия: CN_WIRED, C_WIR или CN5) на плате внутреннего блока. Неполный список моделей внутренних блоков Daikin: FTYNxxL, FTYNxxFXV, FTXB50/60A, FTXB50/60B, FTXB50/60C, FTXCxxA, FTXKxxA, FTXNxxL, FTXNxxM, FTXNxxN, ATYNxxL, ATXB50/60C, ATXNxxL, ATXNxxM, ATXNxxN, ATXNxxM6, FLQNxxEXV, FLQNxxCXV, FHQNxxEXV, FHQNxxCXV, FFQNxxCXV, FCQNxxEXV, FCQNxxCXV. Адаптер является функциональным аналогом фирменного адаптера Daikin BMS Gateway R04084134740 (BAG) с дополнительными функциями и режимами .

Модуль СРК-М2-AF подключается напрямую к разъему CN_WIR (CN_WIRED, C_WIR, CN2) на плате внутреннего блока. Необходимо убедиться, что разъем распаян на плате!

СРК-М2-AF, в отличие от оригинального адаптера Daikin BMS Gateway R04084134740 (BAG), помимо управления функцией включения-выключения кондиционера, получения сигнала "авария" и сигнала подтверждения работы, позволяет управлять режимом работы (тепло, холод, осушение, вентиляция, авто), скоростью вентилятора и уставкой температуры кондиционера, а так же считывать код ошибки.

Технические характеристики:
- Интерфейс соединения с управляющим модулем 2-х проводной RS485
- Протокол связи с управляющим модулем Modbus RTU
- Напряжение питания 12В постоянного тока
- Ток потребления модуля, не более 50 мА
- Изолированный интерфейс связи с кондиционером аналогичный адаптеру Daikin BMS Gateway R04084134740 (BAG), подключается к разъему CN_WIR (CN_WIRED, C_WIR, CN2)
- Напряжение питания выходное на Х5 10 - 12В
- Напряжение на информационном входе Info ±5 до ±24В
- Электрическая прочность изоляции гальванической развязки интерфейса кондиционера и информационного входа Info до 1000В RMS
- Сечение провода в клеммниках, не более 1,5мм2
- Габаритные размеры модуля 90*55*30 мм
- Масса в упаковке, не более 90 г

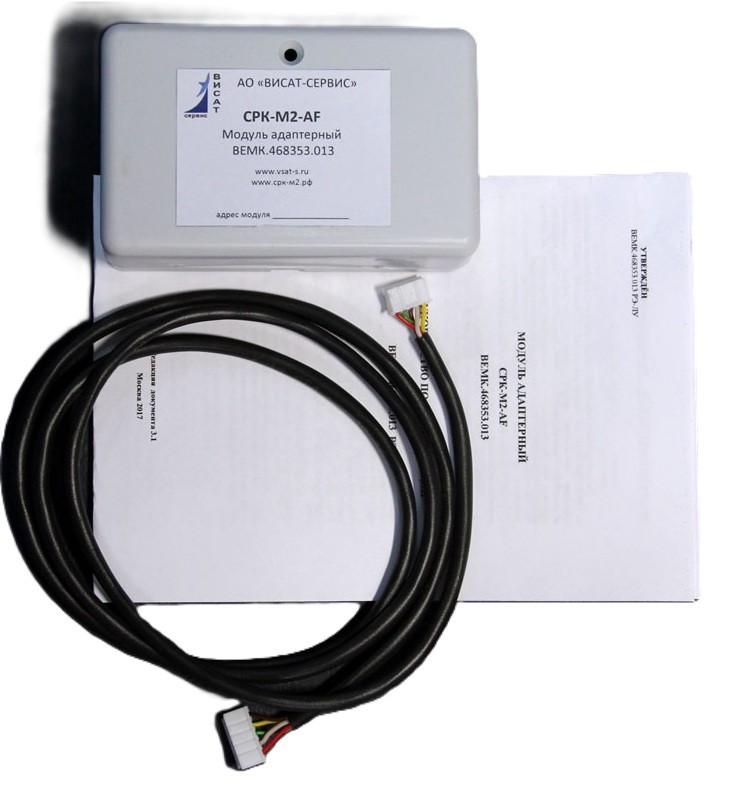

Комплектность поставки:
- плата модуля;
- корпус "мыльница";
- интерфейсный кабель "AF" длиной 1 метр;
- руководство по эксплуатации;
- упаковка.
