ВИСАТ-СЕРВИС СРК-М2-МФ

СРК-М2-МФ Многофункциональный модуль

Модуль многофункциональный СРК-М2-МФ может работать в одном из следующих режимов:
- режим интерфейса сухих контактов СРК-М2-СК;
- режим интерфейса инфракрасного управления СРК-М2-ИК;
- режим датчика температуры СРК-М2-ДТ.

Технические характеристики:
- Интерфейс соединения с управляющим модулем 2-х проводной RS485
- Протокол связи с управляющим модулем Modbus RTU
- Напряжение питания 12В постоянного тока
- Ток потребления самого модуля, не более 50 мА
- Ток потребления с подключенным оборудованием, не более 150 мА
- Выходное напряжение питания (разъем Х5.2) на адаптер 7-12В
- Ток потребления адаптера (от Х5.2), не более 100мА
- Тип выходов управления Pult (Х4.4, Х4.5) и Start (Х4.4, Х4.6) изолированные беспотенциальные
- Максимальный ток на выходах Pult (Х4.4, Х4.5) и Start (Х4.4, Х4.6) 60мА
- Длительность хранимого ИК пакета 0,43 сек
- Дискретизация ИК сигнала 26 мкс
- Частота модуляции ИК сигнала 38кГц
- Диапазон измеряемых температур термосенсором от -55°С до +125°С
- Погрешность измерения температуры 0,25°С
- Тип входов Alarm, Work, Info изолированный неполярный потенциальный
- Напряжение логической единицы на входах Alarm, Work, Info ±5 до ±24В
- Входное сопротивление входов Alarm, Work, Info 1кОм (резистор последовательно с входным диодом оптопары)
- Электрическая прочность изоляции гальванической развязки интерфейса сухих контактов до 1000В RMS
- Сечение провода в клеммниках, не более 1,5мм2
- Габаритные размеры модуля 90*55*30 мм
- Масса в упаковке, не более 115 г

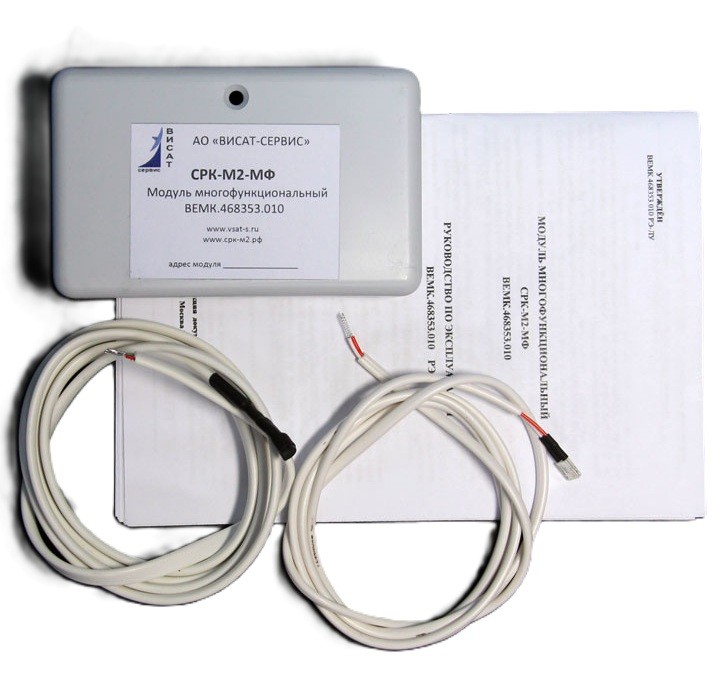

Комплектность поставки:
- плата модуля;
- корпус "мыльница";
- датчик температуры с кабелем 1 метр;
- инфракрасный светодиод с кабелем 1 метр;
- руководство по эксплуатации;
- упаковка.
