SHUFT WHR-W 1000*500-3

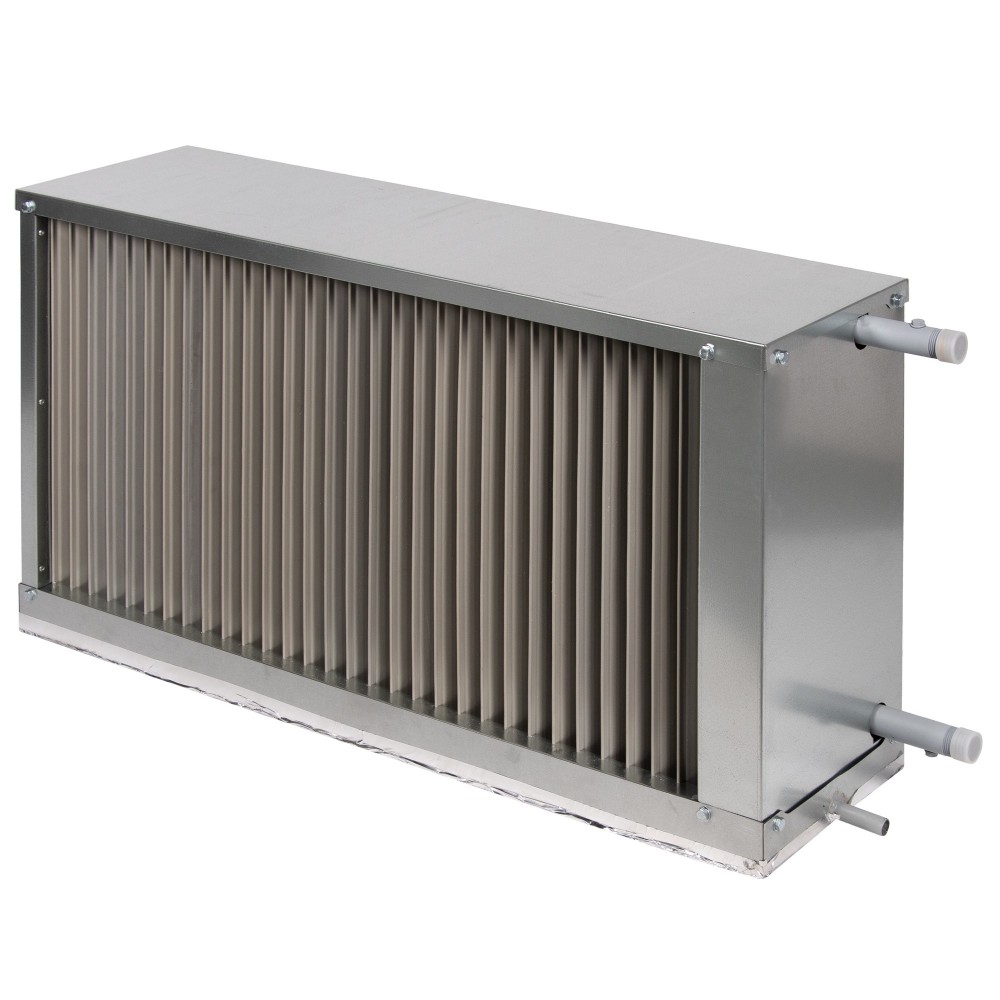

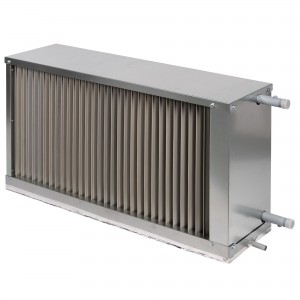

SHUFT WHR-W 1000*500-3 Охладитель водяной для прямоугольных каналов

Водяные воздухоохладители SHUFT серии WHR-W предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используется вода. Корпус охладителей выполнен из оцинкованного стального листа.

Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление — 16 бар.

Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом. Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.

Характеристики:
Основные
- Бренд SHUFT
- Серия WHR-W
- Материал корпуса Оцинкованная сталь
- Материал теплообменника Медно-алюминиевый
- Тип нагревательного элемента Медно-алюминиевый теплообменник с механически расширенными трубами
- Срок службы 10 лет
- Гарантийный срок 12 мес
- Страна производства РОССИЯ

Потребительские
- Область применения Полупромышленное оборудование
- Вид канала Прямоугольный

Дополнительные
- Шаг оребрения теплообменника 2.1 мм

Производительность
- Аэродинамическое сопротивление теплообменника 61 Па
- Гидравлическое сопротивление теплообменника 8.2 кПа
- Макс. расход воздуха 4850 м³/час
- Мощность теплообменника 24.2 кВт
- Расход воды 4,2 м³/час
- Скорость воздуха в воздухонагревателе 2.7 м/с
- Температура воздуха после теплообменника 17.3 °С

Монтажные
- Вариант размещения Горизонтальное
- Мощность нагревателя 24 кВт
- Макс. потребляемая мощность, Вт 24000 Вт
- Макс. рабочее давление 61 Па
- Посадочный размер вентиляционного канала 900*500 мм
- Вход/выход теплообменника 1 (внешняя) дюйм
- Диаметр патрубка для отвода конденсата 20 мм
- Макс. напор 61 Па
- Напряжение электропитания, В 220 - 380 В

Комплектность
- Каплеуловитель Да
- Отвод конденсата Да

Вес и габариты товара
- Вес товара (нетто) 40 кг
- Высота товара 59 см
- Ширина товара 31.6 см
- Глубина товара 123.5 см

Вес и габариты упаковки
- Вес товара с упаковкой (брутто) 40.5 кг
- Высота упаковки товара 61 см
- Ширина упаковки товара 36 см
- Глубина упаковки товара 131 см
