Завод RGP DPS-1000 Реле перепада давления 100-1000 Па (IP65) DPS-1000

Датчики перепада давления серии “DPS” производятся в России. Прессостаты позволяют вручную с помощью вращающейся рукоятки настраивать порог срабатывания в диапазонах 20-200 Па, 50-500 Па или 100-1000 Па с точностью срабатывания 5% или 5-10% в зависимости от модели. Регулировка дифференциала (разницы между перепадом давления включения и отключения контактной группы) задается на заводе изготовителе и составляет 10% от ВПИ (базовая версия) или настраивается помощью регулировочного винта, расположенного под защитной крышкой, в диапазоне от 10 до 100 Па в зависимости от модели (версия PRO). Датчик перепада давления используются в системах вентиляции и кондиционирования для контроля загрязнения фильтров, диагностики работы или обрыва ремня вентиляторов, контроля пониженного или повышенного давления в вентиляционном канале или шлюзе, а также сигнализации о замерзании (обмерзании) рекуператора.

Принцип работы прессостата: основан на измерении разности давления воздуха «до» и «после» контролируемого устройства (вентилятора, фильтра или рекуператора) с помощью силиконовой мембраны встроенной в пластиковый корпус и комплекта пружин с различной жесткостью, подобранных согласно измеряемому диапазону. Если перепад давления (разница между давлением “до” и “после”) превысил заданное значение, то мембрана оказывает критическое давление на шток, воздействующий на контактную группу и замыкает цепь, сигнализируя о текущем состоянии, работе или неисправности. При снижении давления на величину дифференциала датчика, контактная группа размыкается под действием пружины и датчик автоматически возвращается в исходное состояние. В связи с непостоянным давлением внутри воздуховодов дифференциал датчиков базовой версии составляет примерно 10% от верхнего предела измерения для предотвращения дребезга контактов, что в том числе защищает от вибраций, воздействующих на датчик со стороны вентустановки.

Монтаж датчиков перепада давления: производится в непосредственной близости от контролируемого элемента вентиляционной системы с помощью 4-х монтажных проушин. Монтаж корпуса датчика осуществляется на воздуховоде или стенке вентустановки так, чтобы кабельный ввод был направлен к земле, в противном случае (при монтаже на горизонтальную поверхность) необходимо обязательно компенсировать величину уставки на 10-20 Па в большую или меньшую сторону и проверить работу датчика, так как в данном случае сила тяжести будет по иному воздействовать на его механизмы. Для удобства установки рекомендуется использовать монтажный кронштейн (уголок) RGP-MP.

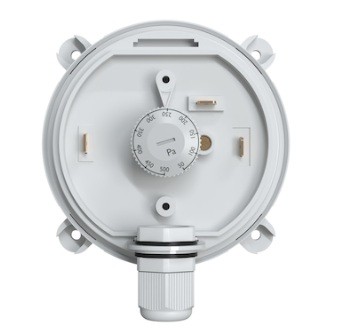

Конструкция датчика перепада давления: составной пластиковый корпус со штуцерами для подвода давления диаметром 6 мм, кабельным вводом PG7 , контактами и регулировочным колесиком в основании корпуса. В комплект поставки входит: силиконовая трубка длиной 1 метр, 2 монтажных фланца P-DPS диаметром 6 мм для отбора давления, саморезы для крепления датчика, плоские изолированные разъемы для подключения. Фланцы устанавливаются до и после контролируемого элемента вентиляционной установки (фильтра, вентилятора, рекуператора) и соединяются с датчиком перепада давления с помощью силиконовой трубки.

Технические характеристики:
- Рабочие диапазоны: от 20 до 5 000 Па (зависит от модели)
- Максимальное давление: 5 000 Па
- Диапазоны работы (Па): 20-200, 50-500, 100-1000 Па
- Точность срабатывания: ±5…10% ВПИ (базовая версия)
- Дифференциал (Рдиф.): 10% ВПИ (постоянный, базовая версия)
- Точность срабатывания: ±5% ВПИ (версия PRO)
- Дифференциал (Рдиф.): 10…100 Па (версия PRO)
- Регулировка дифференциала: регулировочный винт (PRO)
- Сброс: автоматический
- Повторяемость характеристик: ±3% (ВПИ)
- Эксплуатация (рекомендуемая): -20…+85 °C, RH
