Завод RGP FS52

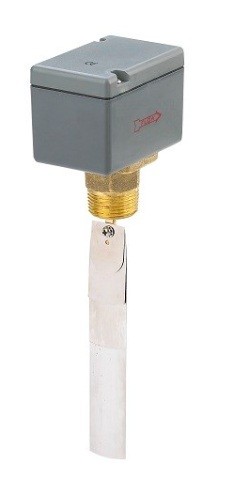

Завод RGP FS52 Реле протока жидкости для трубопроводов

Реле контроля протока (расхода) серии FS – это датчики для определения наличия или отсутствия потока жидкости в трубопроводах. Когда расход жидкости выше или ниже заданного диапазона значений, встроенный SPDT-контакт переключается, посылая сигнал в систему автоматики и управления. Основные особенности реле: сменные лопасти, диаметр трубопровода от 25 до 75 мм, простой монтаж и установка. Датчик обладает подстроечным винтом для изменения порога срабатывания реле.

Реле протока жидкости применимы для сигнализации, контроля и регулирования потока в трубопроводах; также для контроля насосов, компрессоров, горелок и клапанов с электроприводами. Датчики-реле потока лепестковые предназначены для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и др.

Устройство следует устанавливать на горизонтальном участке трубопровода так, чтобы направление потока совпадало с направлением стрелки на корпусе. Размер лепестка подбирается в зависимости от диаметра трубы. Настройка порога срабатывания производится при помощи подстроечного винта: для увеличения порогового значения поворачивайте винт по часовой стрелке, для уменьшения – против. По  умолчанию  подстроечный  винт  полностью  затянут,  т. е.  установлено минимальное  значение.

Технические характеристики:
- Максимальное давление: 1 Мпа
- Максимальное рабочее давление: 10.34 Бар
- Электрическая нагрузка: 220В, 10А
- Температура окружающей среды: 0…+60 °C
- Рабочая температура 0…+100 °C (+120 °C кратковременно)
- Число срабатываний: 500 000 циклов
- Степень защиты: IP53
- Рабочая среда: Вода и другие жидкости, не агрессивные к нержавеющей стали
- Материал соединения: Латунь, нержавеющая сталь
- Резьба наружная: 1 NPT
