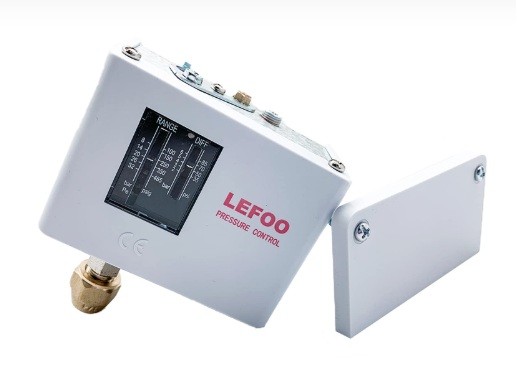

Завод RGP LF5542 Реле давления жидкости 42 бар (G1/4)

Реле давления LF55 предназначены для использования в системах теплоснабжения и холодильных установках с целью защиты системы от слишком низкого давления всасывания или слишком высокого давления нагнетания. Реле используются также для управления компрессорами холодильных установок, насосами в системах отопления и вентиляции, вентиляторами конденсаторов, охлаждаемых воздухом. Реле давления снабжены встроенными переключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданными значениями.

Монтаж производится на приборную панель или с помощью кронштейна. Штуцер позволяет подключать реле к линии как напрямую, так и через капиллярную трубку. Защитная скоба предотвращает случайное изменение настроек реле. Корпус реле обеспечивает защиту IP30 (IP42 или IP55 с аксессуарами, поставляемыми отдельно).

Принцип работы: когда значение давления в системе достигает заранее заданной уставки, однополюсный перекидной контакт переключается. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления. Однополюсный перекидной контакт (SPTD) обеспечивает быстрое время срабатывания и обладает большим сроком службы.

Технические характеристики:
- Диапазон измерения LF5502, LF5503: -0,5…2 bar, -0,5…3 bar
- Диапазон измерения LF5508 -0,2…7,5 bar
- Дифференциал LF5502, LF5503: 0,2…0,7 bar, 0,35…1,5 bar
- Дифференциал LF5508: 0,7-4 bar
- Максимальное рабочее давление: 16-46 bar (зависит от модели)
- Температура контролируемой среды: -20…+110 °C
- Температура окружающей среды: -40…+65 °C
- Воспроизводимость: 2%
- Тип измеряемого давления: абсолютное/относительное
- Напряжение контактов: SPDT 125…250В
- Ток нагрузки: 125В = 20A, 220В = 10A
- Резьбовое соединение: НР, G1/4
- Степень защиты: IP30( IP42)
