Завод RGP TS-C01-ModBus Датчик температуры накладной

Накладные датчики температуры выпускаются в корпусе из прочного ABS-пластика с контактными площадками из алюминиевого сплава 2-х различных видов. Датчики спроектированы и применяются для измерения температуры различных жидкостей в трубопроводах систем отопления, вентиляции и кондиционирования, а также в системах управления и диспетчеризации административных и промышленных зданий. Крепление датчиков к трубопроводам осуществляется с помощью 2 монтажных хомутов D=50-70 мм, входящих в комплект поставки. Для подключения к системам автоматизации внутри корпуса предусмотрен быстросъемный пружинный клеммный блок.

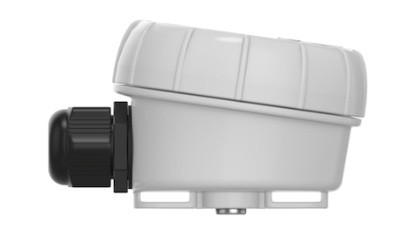

TS-С01: Накладной датчик температуры с контактной площадкой из алюминиевого сплава диаметром 6 мм. снабжен 2 крепежными прорезями для монтажных хомутов, крышкой на резьбовом соединении и съемными клеммами для подключения к системе управления и автоматизации. Использование контактной площадки из сплава дает увеличение точности показаний по сравнению с тонкостенными гильзами до 10%.

TS-С02: Накладной датчик температуры сконтактной площадкой из алюминиевого сплава диаметром 14 мм с увеличенной массой снабжен 2 крепежными прорезями для монтажных хомутов, крышкой на резьбовом соединении и съемными клеммами для подключения к системе управления и автоматизации. За счет увеличения массы пластины достигается меньшее рассеивание тепла и увеличение точности показаний до 5-10% относительно обычной площадки.

Рекомендации по монтажу: крепление датчиков к трубопроводу осуществляется с помощью сантехнических монтажных хомутов, входящих в комплект поставки. Рекомендуется зачистить место контакта датчика к трубе и использовать термопроводящую пасту в месте контакта. Для обеспечения точности измерений место установки требуется закрыть теплоизоляцией. Рекомендуется устанавливать датчик температуры максимально близко к калориферу вентустановки (или к месту соединения отходящего трубопровода) для максимально эффективного измерения температуры. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации экранированным кабелем с сечением не менее 0,2 мм2.

Технические характеристики:
- Диапазон измерения температуры: -50…+130 °C
- Температура эксплуатации датчика: -40…+90 °C (рекомендуемая)
- Погрешность измерения температуры: PTC = ±0,3 °C, NTC =±1% (при 25 °C)
- Пыле- и влагозащита (корпус): IP 65 (до IP68 по спецзаказу)
- Пыле- и влагозащита (сенсор): IP 68
- Корпус (материал): ABS-пластик (PBT по заказу)
- Контактная площадка: Алюминиевый сплав (см. чертеж)
- Внешний диаметр площадки: 6 мм. и 14 мм. (см. чертеж)
- Измерительные элементы: Pt1000, NTC10k, NTC12k, NTC20k

Измерительный элемент (сенсор) датчика расположен внутри контактной пластины из алюминиевого сплава. Сенсор датчика защищен от попадания мелких частиц и изолирован от попадания влаги с помощью заливки специальным теплопроводящим составом. Измерительные элементы датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.

Устройство накладных датчиков в корпусе: накладной датчик температуры конструктивно состоит из контактной пластины, внутри которой находится измерительный элемент, припаянный к проводу и корпуса из ABS-пластика. Измерительный элемент зафиксирован внутри контактной пластины с помощью теплопроводящего клея-герметика. Пластина запрессована в корпус, внутри которого размещена клеммная колодка для подключения кабеля от системы автоматизации.
